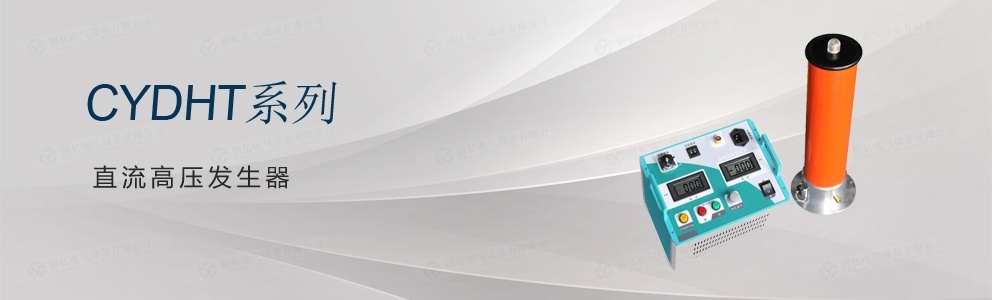

    直流高压发生器使用技巧

    点击:

    1、将直流高压发生器控制箱面板上的接地端子与高压塔的接地接线柱用接地线连接在一起并与现场或试验室的地线接牢,为保证您与设备的安全,请务必反复检查地线,确保各部接地良好,用提供的七芯电缆连接控制箱与高压塔,电缆两端为同样的快速航空插头,注意用插头侧面豁口对准插座内侧粗凸部分插入并顺时针拧紧,(可用电缆任一端连接控制箱或高压塔)接好电源线,电源为单项交流220v,工频50hz。


    2、打开电源开关,此时电源开关灯和面板表亮,则高压指示灯亮,如高压提示蜂鸣器处在开的位置,则鸣叫以提示操作者在加高压,此时,顺时针旋转高压输出调节钮,则升高压,电压表显示为负载试品上的电压kv值,电流表则显示试品上流过的电流与所有泄漏电流之和,但不包括内置高压分压器的电流,电流以微安单位ua值。

    如果打开电源开关,高压显示灯不亮,且故障显示中"回零"灯亮时、则表示高压输出调节钮未在零位上,请逆时针旋转此钮至"零位"上,并将微调电压旋钮回到零位上,些"回零"灯灭,再顺时针调节即可升压。


    3、若不需要额定输出电压范围内的调压保护时,要把过压保护整定钮顺时针旋至最大值,此时,当输出电压超过额定输出电压时即自动保护,切断高压,若要求在额定输出电压范围内进行调压保护时,请空载升压按以上步骤升压到预定的保护电压上,再将过压保护整定旋钮慢慢逆时针旋转到所需要的电压上,作过压保护动作,"过压"指示灯亮,保持过压保护整定旋钮就定于此位置上,将升压旋钮回到零位上,关闭电源,接上试品,则以后升压超过预定电压时即自动切断高压。


    4、当发生过压、过流等故障时,高压自动切断,高压显示灯灭,蜂呜器停止鸣叫,相应故障指示灯亮,说明试品已短路,若要重新启动时,应将高压输出调整钮回零位上,微调旋钮同样在零位上,再关电源开关,然后再打开电源开关,才能切除保护重新升压,正常工作关机时,应先将高压调整旋钮逆时针回到零位上,再将微调电压旋钮回到零位上,zui后关电源开关,电源开关兼用于保护重置开关,故当故障显示灯(回零显示灯除外)亮后应关闭电源开关再打开才能解除保护,重新升压。


    5、直流高压发生器负载为大容性负载时,为避免充电电流过大而触发过流保护,创亿电气提醒:请适当放慢升压速度,试验完毕后,将输出电压调整钮逆时针旋至零位上,此时电压表仍显示试品上的电压值,请等试品通过高压塔放电至20kv以下时再用接地棒放电,以确保安全。
