    CYOT系列 油浸式试验变压器

    点击:
    CYOT系列 油浸式试验变压器

    一、概述

    油浸式试验变压器是根据机电部《试验变压器》标准在原同类产品基础上经过大量改进后而生产的,交直流油浸式试验变压器是在试验变压器的基础上按照国家标准《JB∕T 9641-1999》经过改进后而生产的一种新型产品。本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。



    二、产品结构

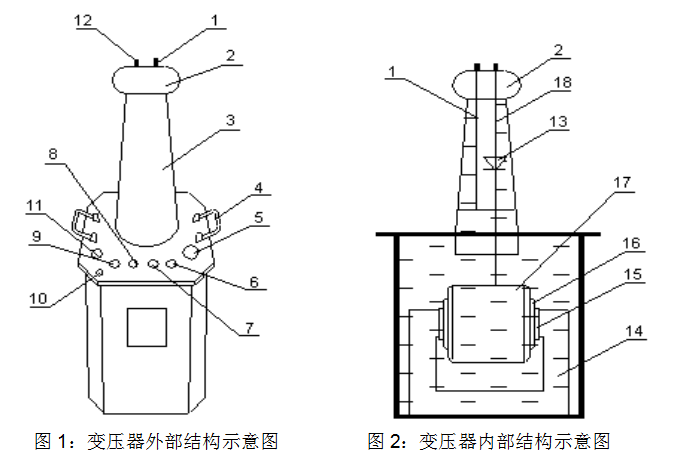

    本系列产品铁芯为单相芯式,采用优质冷轧取向硅钢片叠制而成,紧固方式采用钢材作夹件。高压线圈为圆筒多层塔式,由优质聚酯漆包线及高耐压值绝缘材料绕制而成。低压线圈在外,仪表线圈为一独立绕组,一般情况下为100V。壳体为八角形,10kVA以上的油浸式试验变压器装有可移动的铁轮。具有重量轻、体积小、移动方便、性能优越等特点。其外部结构图见图1,内部结构图见图2

    1-短路杆D    2-均压球  3-高压套管      4-变压器提手

    5-油阀      67-次压输入ax       89-测量端子EF

    10-变压器外壳接地端     11-高压尾X      12-高压输出A

    13-高压硅堆           14-变压器油     15-铁芯

    16-次低压绕组        17-测量绕组     18-二次高压绕组

    注:在交直流油浸式试验变压器中,ax为低压输入端子,EF为仪表测量端子,AX为高压输出。交流油浸式试验变压器中无高压硅堆。



    三、工作原理

    油浸式试验变压器为单相变压器,用工频220V380V电源接入操作箱(台),经操作箱内自耦调压器调节至0-200V0-400V电压输出至试验变压器的初组绕组,根据电磁感应原理,在试验变压器高压绕组可获得试验所需的高电压。

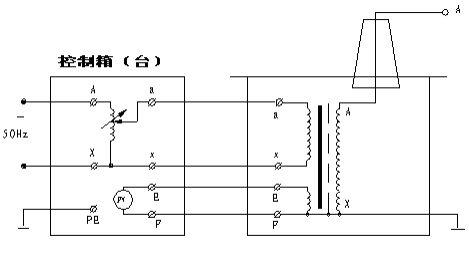

    1. 交流油浸式试验变压器:见图3



    3:交流油浸式试验变压器原理图

    2. 交直流油浸式试验变压器:见图4

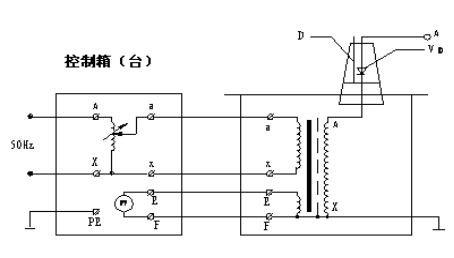

    图中高压套管中装有高压硅堆,串接在高压回路中作半波整流,以获得直流高电压。当用一短路杆将高压硅堆短接时,可获得工频高电压,作为交流输出状态;取消短路杆时,作为直流输出状态。



    4:交直流油浸式试验变压器原理图

    图中:D – 短路杆 VD – 高压硅堆

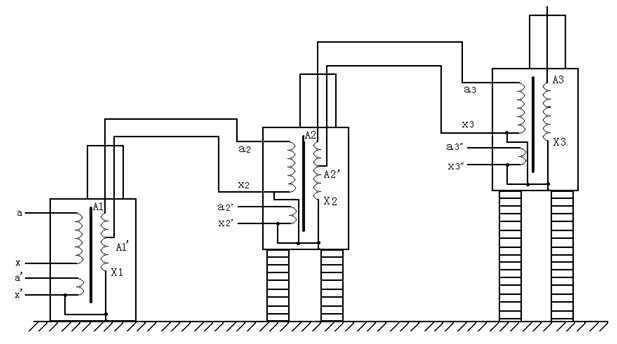

    3. 串级油浸式试验变压器接线及原理:如图5

    串级油浸式试验变压器有很大的优越性,三台试验变压器串级连接可获得更高的电压,因为整个试验装置由几台单台试验变压器组成,单台试验变压器容量小、电压低、重量轻,便于运输和安装。它既然可串接成高出几倍的单台试验变压器输出电压组合使用,又可分开成几套单台试验变压器单独使用。整套装置投资小,经济实惠。图5中,在第一级和第二级的每个单元试验变压器中都有一个励磁绕组A1C1A2C2。在串级试验变器基本原理图中,低压电源加在试验变压器I的初级绕组a1x1上,单台试验变压的输出电压都是V。励磁绕组A1C1给第二级试验变压器的初级绕组供电;第二级试验变压器的励磁绕组A2C2给第三级试验变压器的初级绕组供电。第二级试验变压器和第三级试验变压器的箱体分别处在对地为1V2V的高电位上,所以箱体对地是绝缘的,试验变压器I的箱体是接地的。这样第一级、第二级、第三试验变压器对地的额定输出电压分别为1V2V3V;其额定容量分别为3P2P1P



    5
