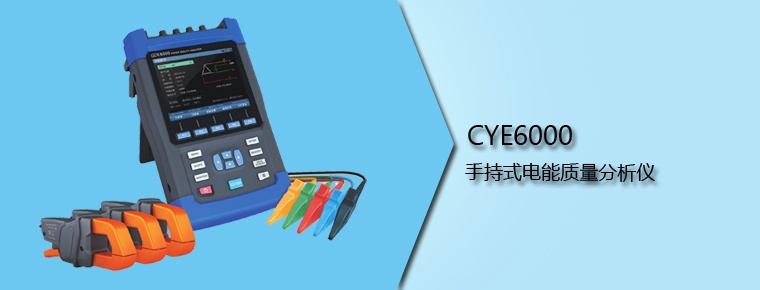

CYE6000 手持式电能质量分析仪

点击:

采用标准

GB 4793.1-2007
IEC 61010-1:2001
IEC61000-4-7
IEC61000-4-15

产品关键字

电能质量检测仪、电能质量分析装置、电能质量测量仪、电能综合测试仪、电能质量分析系统、电力质量分析仪、电能质量测试分析仪、电能质量记录仪、电能质量监测分析系统
功能简述
CYE6000 手持式电能质量分析仪用于电厂、输电线路、配电设施、以及普通用电、工业用电、铁路轨道交通电气线路等设施的电能质量分析。可以测量电压、电流；谐波、间谐波、谐波子组、高次谐波；波动、闪变；功率、功率因数；有功、无功、视在功率。迅速排查冲击电流、电压暂升暂降、频率异常、三相不平衡、瞬时过电压、短时中断等异常现象。

仪器特点

严格按照电力行业标准设计，通过国网电科院实验中心认证
精度完全符合IEC61000-4-30A级标准
严格符合国际标准IEC61000-4-7的谐波测量方法
严格符合国际标准IEC61000-4-15的闪变测量原理
注重安全，采购接口隔离设计
接线简单，适用性强，可适用任何线路的电能质量分析
采用5.6英寸高分辨率显示屏，波形纹路清晰
配保护腕带，省力、安全，操作方便
USB传输速度可达4M/s，是普通USB传输速度的2-4倍。
内置8G存储卡，屏蔽截图储存可达6500张
1.5米高度自由落体测试，破损率小于1%
三色波形颜色，便于区分，直观明了
内置8种接线方式，便于适应各种现场

功能特点

具有标尺功能和缩放功能，方便查看区域细节
自动记录测量数据
历史数据自动比对分析
测量精度达到“0.1%”，为行业内最高精度
截图功能，支持任意界面截图，可通过USB连接导出
支持中英文双语言，可自由切换
可通过矢量图颜色判断接线是否正确
报表功能强大，可自定义生成符合国际标准的报表
支持录波功能，录波时间1-10min
可保存参数设置，支持不同参数设置的调用
支持记录器模式，可定时记录各种电能参数
支持通用BNC接口的电流互感器（选配）

技术参数

基本参数

机械	型号		CYE6000
		尺寸		263 × 168 × 65mm
		重量		约 2kg
显示		尺寸		5.6 英寸
		分辨率		640 × 480
		亮度		最大亮度 350cd/m2 (Typ.) ，亮度可调
		对比度		500:1 （ Typ ）
		可视角度		70/70/50/70 （ Typ. ）（ CR ≥ 10 ）（左 / 右 / 上 / 下）
外部接口		USB Host		无
		USB Device		1 个
		以太网接口		无
		串口		无
		开关量输入		无
		开关量输出		无
存储		类型		TF 卡（内置）
		容量		8GB
电源		市电		110V-240V
		适配器输出		15V,3A
		电池		可充电镍氢电池， 4500mAh
		电池工作时间		4h
		电池充电时间		5h （环境湿度 35 ℃）
		省电时间		液晶背光亮度可调，待机时间可调
环境		工作环境		0 ℃～ +45 ℃，湿度 90rh% 以下
		存储环境		-20 ℃～ +50 ℃，湿度 95rh% 以下（不凝结）
安全性		符合标准		GB 4793.1-2007/IEC 61010-1 ： 2001 ，《测量、控制和实验室用电气设备的要求》第一部分：通用要求。安全等级： CAT III 1000 V/ CAT IV 600 V
		输入端最大电压		1000V 第三类； 600V 第四类

输入参数

输入参数	输入通道数	4 通道电压、 4 通道电流
	电压测量量程	标称值： 120V 、 230V 、 400V 、 1000V ，最大可测 6000V 瞬时电压
	电流测量量程	根据使用的电流钳而不同，只支持输出信号为电压信号的电流钳，且输出最大电压不超过 10Vpeak
	测量线路基本频率	50Hz
	测量线路	一相两线 / 两相三线 / 三相三线 / 三相四线
测量项目	电压	有效值、平均值、正峰值、负峰值、半波有效值、峰值因数
	频率	频率
	电流	有效值、平均值、正峰值、负峰值、半波有效值、峰值因数
	功率和电能	有功功率、无功功率、视在功率、功率因数、位移功率因数、电能能耗
	电压谐波	总谐波畸变率、谐波直流分量、 1~50 次谐波、 1-50 次间谐波、 1~35 次高次谐波、 1~50 次谐波子组
	电流谐波	总谐波畸变率、谐波直流分量、 1~50 次谐波、 0-49 次间谐波、 1~35 次高次谐波、 1~50 次谐波子组、电流 K 系数
	谐波功率	总谐波畸变率、谐波直流分量、 1~50 次谐波
	波动和闪变	短闪变、长闪变、波动、波动最大值
	不平衡	正序电压、正序电流、负序电压、负序电流、零序电压、零序电流、不平衡度
	异常事件记录	电压暂升、电压暂降、电压短时中断、冲击电流、电压电流总畸变率越限、奇偶次谐波含有率越限、电压电流不平衡越限、频率越限、短闪变越限、长闪变越限、长期电压中断、电压上下偏差
频率	测量方式	由 10 个周期（ 50Hz 时）运算
	显示方式	显示 A 通道电压的频率值
	测量量程 / 分辨率	50.000Hz/0.001Hz
	测量带宽	42.5~57.5Hz
	测量精度	± 0.002Hz
电压、电流半波有效值	测量方式	每两个周期运算一次，每周期取 1/2 周波组成 1 个波形运算
	测量量程 / 分辨率	电压： 120V/0.01V ， 230V/0.01V ， 400V/0.01V ， 1000V/0.01V
	测量量程 / 分辨率	电流：根据使用的电流钳而不同
	测量精度	标称值的 0.2%
电压有效值	测量方式	由 10 个周期的方均根值计算
	显示方式	每通道的电压有效值
	测量量程 / 分辨率	电压： 120V/0.01V ， 230V/0.01V ， 400V/0.01V ， 1000V/0.01V
	测量精度	标称电压的 0.1%
电流有效值	测量方式	由 10 个周期的方均根值计算
	显示方式	每通道的电流有效值
	测量量程 / 分辨率	电流：根据使用的电流钳得不同而不同，可选 5A/50A/100A/500A 电流钳、 1200A/3000A/6000A 电流环
	测量精度	读数的 0.1%+ 电流钳精度
谐波电压、谐波电流、谐波功率	测量方式	符合 IEC6 1000-4-7 ，分析时间窗为 10 个周期
	窗口点数	5120 点
	显示方式	表格图、趋势图、柱状图
	测量次数	1~50 次
	测量精度	电压谐波大于 1% 标称值时：误差小于 1% 读数
		电压谐波小于 1% 标称值时：误差小于 0.05% 的标称电压值
		电流谐波大于 3% 标称值时：误差小于 1% 读数
		电流谐波小于 3% 标称值时：误差小于 0.05% 的电流量程
间谐波电压、间谐波电流	测量方式	符合 IEC 6 1000-4-7 ，分析时间窗为 10 个周期
	窗口点数	5120 点
	显示方式	表格图、趋势图、柱状图
	测量次数	1~16 组
	测量精度	电压谐波大于 1% 标称值时：误差小于 1% 读数
		电压谐波小于 1% 标称值时：误差小于 0.05% 的标称电压值
		电流谐波大于 3% 标称值时：误差小于 1% 的读数
		电流谐波小于 3% 标称值时：误差小于 0.05% 的电流量程
谐波电压子组、谐波电流子组	测量方式	符合 IEC 6 1000-4-7 ，分析窗口幅度 10 个周期
	窗口点数	5120 点
	显示方式	表格图、趋势图、柱状图
	测量次数	1~50 次
	测量精度	电压谐波大于 1% 标称值时：误差小于 1% 的读数
		电压谐波小于 1% 标称值时：误差小于 0.05% 的标称电压值
		电流谐波大于 3% 标称值时：误差小于 1% 的读数
		电流谐波小于 3% 标称值时：误差小于 0.05% 的电流量程
高次谐波电压、高次谐波电流	测量方式	符合 IEC 6 1000-4-7 ，分析时间窗为 10 个周期
	窗口点数	5120 点
	显示方式	表格图、趋势图、柱状图
	测量次数	1~35 组
	测量精度	电压谐波大于 1% 标称值时：误差小于 1% 的读数
		电压谐波小于 1% 标称值时：误差小于 0.05% 的标称电压值
		电流谐波大于 3% 标称值时：误差小于 1% 的读数
		电流谐波小于 3% 标称值时：误差小于 0.05% 的标称电压值
有功功率、无功功率、视在功率	测量方式	有功功率：每 10 个周波的平均功率
		视在功率：由电压电流的有效值来运算
		无功功率：由视在功率、有功功率来计算
	显示方式	表格图、趋势图
	测量量程 / 分辨率	根据电压电流量程来确定
	测量精度	± 0.5% 读数
功率因数	测量方式	有功功率与视在功率之比
	显示方式	实时数据显示
	测量量程 / 分辨率	-1.000~1.000/0.001
	测量精度	± 0.5% 读数
电压不平衡度、电流不平衡度（负序、零序）	测量方式	三相三线制或三相四线制时，使用三相的基波成分来计算
	显示方式	表格图、趋势图、矢量图
	测量精度	电压不平衡度：± 0.2% ；
	测量精度	电流不平衡度：± 0.5%
电压波动	测量方式	半波方均值来计算
	显示方式	表格图、趋势图
	测量精度	± 1%
IEC 闪变	测量项目	短闪变（ Pst ）、长闪变（ Plt ）
	测量方式	根据 IEC6 1000-4-15 标准计算， Pst （ 10 分钟）， Plt （ 2 小时）
	显示方式	表格图、趋势图
	测量量程	0~20
	测量精度	± 5%
冲击电流	测量方式	电流半波有效值超过设定值且持续时间为 10ms~1min
	显示方式	冲击电流波形、冲击电流最大值
	测量精度	0.10%
电压暂升、电压暂降、短时中断	测量方式	暂升：电压半波有效值超过设定值且持续时间为 10ms~1min 时，判定为暂升
		暂降：电压半波有效值超过设定值且持续时间为 10ms~1min 时，判定为暂降
		短时中断：电压半波有效值超过设定值且持续时间为 10ms~1min 时，判定为短时中断
	显示方式	暂升、暂降、短时中断的波形持续时间、幅度等
	测量精度	0.10%
共模抑制	CMRR	60dB
电磁兼容性	标准	等级 4 ： GB/T 17626.2-2006 静电放电抗扰度
		等级 3 ： GB/T 17626.3 -2006 射频电磁场辐射抗扰度
		等级 3 ： GB/T 17626.4 -2006 电快速瞬变脉冲群抗扰度
		等级 3 ： GB/T 17626.5 -2008 浪涌（冲击）抗扰度
		等级 3 ： GB/T 17626.8 -2006 工频磁场抗扰度
		等级 3 ： GB/T 17626.9 -1998 脉冲磁场抗扰度
		等级 3 ： GB/T 17626.12 -1998 振荡波抗扰度
标准	测量方法	IEC 6 1000-4-30
	测量性能	IEC 6 1000-4-30 A 级
	闪变	IEC 6 1000-4-15
	谐波	IEC 6 1000-4-7
串扰	电压输入端之间	标称频率下为 -60dB
串扰	存储环境	标称频率下为 -95dB
环境可靠性	标准	GB/T 2423.1-2008 低温
		GB/T 2423.2-2008 高温
		GB/T 2423.4-2008 交变湿热
		GB/T 2423.5-1995 冲击
		GB/T 2423.10-2008 振动
		GB/T 2423.22-2002 温度变化

功能点	GDE6000L	GDE6000M	GDE6000H
电压、电流、频率	☆	☆	☆
谐波	☆	☆	☆
间谐波		☆	☆
高次谐波			☆
功率和电能	☆	☆	☆
不平衡	☆	☆	☆
闪变			☆
英文版		☆	☆
PQViewer		☆	☆
手动录波			☆
支持 1000A 以内电流钳	☆	☆	☆
支持 1000A-6000A 以内电流钳			☆
