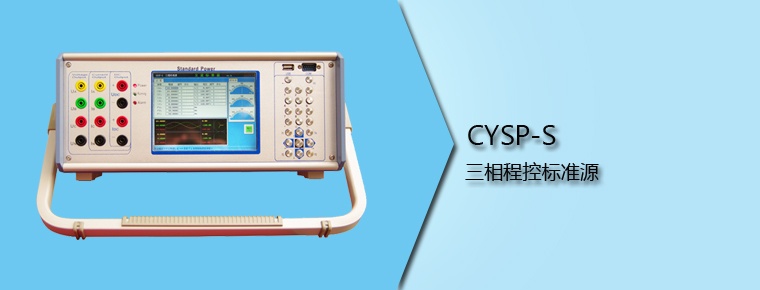

产品特点

• 嵌入式主机，配备超大规模可编程逻辑器件（CPLD）。
• 6.4”真彩液晶显示，一体化主机，嵌入式实时操作系统，运行稳定可靠；面板自带嵌入式人性化按键，既可独立操作亦可连接PC机操作。
• 自动判断过流、过压、过载、短路、温度过高、数据异常及误操作告警提示。
• 装置提供接口：USB接口（软件升级、报告传输）、联机接口（COM口）。
• 高精度三相交流标准源和直流标准源输出。
• 电压、电流采用优越无级变档方式输出，相位、频率、功率、谐波等设置点全部一次到位，软件调整，使用方便。
• 电压、电流、相位设有丰富常用实验点，操作简单，使用便捷效率高。
• 输出标准谐波2～21次，可单次或任意叠加多次谐波输出，并能显示实时谐波、基波波形。
• 三相电压之间、三相电流之间、各相电压和电流之间可任意移相，因此也可模拟各种电力故障输出。
• 可以根据需要检定各种电测量指示仪表装置。

产品参数

• 交流源
• 三相交直流电流输出:
• 三相共用中性点的电流源，各相输出幅值、相位、频率独立调节；
• 输出量程：0～6A；
• 分辨力及其最小变化步长：0.1mA；
• 准确度：≤±0.05%（100mA～6A范围内读数相对误差不大于±0.05%）；
• 稳定度：≤±0.01%/3min；
• 最大输出功率：15VA/相；
• 谐波失真率THDI：≤0.05%。
• 三相交直流电压输出：
• 三相共用中性点的电压源，各相输出幅值、相位、频率独立调节；
• 输出量程：0～120V；
• 分辨力及其最小变化步长：1mV；
• 准确度：≤±0.05%（5V～120V范围内读数相对误差不大于±0.05%）；
• 稳定度：≤±0.01%/3min；
• 最大输出功率：15VA/相；
• 谐波失真率THDU：≤0.05%。
• 交流频率:
• 输出范围：45 Hz～65 Hz；
• 分辨力及其最小变化步长：0.001 Hz；
• 准确度：≤±0.001Hz；
• 稳定度：±0.0005 Hz /3min。
• 交流相位:
• 输出范围：0°～360°；
• 分辨力及其最小变化步长：0.01°；
• 准确度：≤±0.01°； 稳定度：±0.01°/3min。
• 功率因数:
• 功率因数调节范围：1L～0～1C；
• 准确度：≤±0.0005。
• 稳定度：±0.0001 /3min
• 有功功率:
• 准确度：≤±0.05%； 稳定度：≤±0.01%/3min。
• 无功功率:
• 准确度：≤±0.05%； 稳定度：≤±0.01%/3min。
• 直流源
• 单通道直流电流：
• 输出范围：0.2mA～20mA
• 分辨力及其最小变化步长：0.1μA；
• 准确度：±0.05% RD；0.2mA以下输出误差 ≤±0.1μA；
• 稳定度：±0.01%RD/3min； 最大输出功率：0.2W；
• 最大负载电压：10V； 纹波含量：≤ 10μA rms；
• 20mA相对含量0.05%。
• 单通道直流电压:
• 输出范围：±50mV～±10V；0V～±10V连续变化；
• 分辨力及其最小变化步长：0.1mV；
• 准确度：±0.05% RD；±50mV以下输出误差 ≤ ±25μV；
• 稳定度：±0.01%RD/3min；
• 最大输出功率：5W；最大负载电流：±500mA；
• 纹波含量：≤ 1mV rms；±10V相对含量0.1%。
