一、概述

干式试验变压器利用先进的生产设备，采用线圈绕组环氧真空浇注及CD型铁芯的新工艺，和同类产品油浸式变压器相比，明显地降低重量，减少体积，在质量上提高了绝缘强度和抗湿程度，并有效地削弱了漏磁而大大加强。

干式试验变压器产品具有重量轻，体积小，造型美观，性能稳定，使用携带方便等特点，特别适用于现场操作使用，是国内更新换代的新型交直流两用高压试验变压器。本系列产品适用于电力系统及各电力用户的现场检测各种电气设备的绝缘性能试验、电器产品的直流高压小电流的各种电压系统或装置中的高压电源。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。

二、技术指标

1. 阻抗电压：≤12%

2. 输出电压波形：正弦波

3. 表面温升：＜55℃

4. 空载损耗：＜0.4%

5. 允许连续运行时间：1小时

6. 间续运行时间：长时

三、工作原理

干式试验变压器为单相变压器，用工频220V或380V电源接入控制箱（台），经控制箱（台）内自耦调压器调节至0-200V或0-400V电压输出至干式试验变压器的初组绕组，根据电磁感应原理，在试验变压器高压绕组可获得试验所需的高电压。在作直流耐压及泄漏电流测试时，只要把高压硅堆旋装在高压输出端，即可取得直流高压，其幅值是工频高压值的1.4倍。

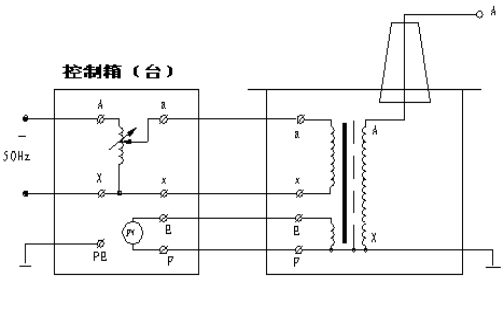

1. 交流干式试验变压器：见图3

图3：交流干式试验变压器接线

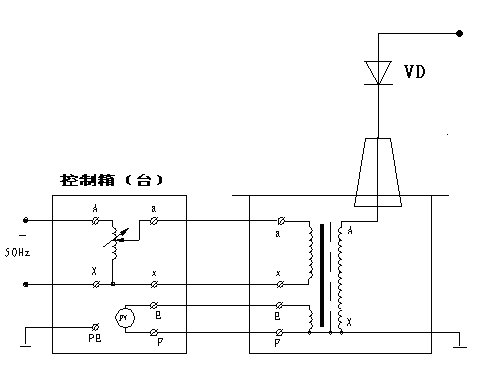

2. 交直流干式试验变压器：如图4

图中高压输出的上端装有高压硅堆，串接在高压回路中作半波整流，以获得直流高电压。当取下不接高压硅堆时，作为直流输出状态。

图4：交直流干式试验变压器接线

图中：VD为高压硅堆

3. 串级干式试验变压器接线及原理：如图5

串级干式试验变压器有很大的优越性，三台试验变压器串级连接可获得更高的电压，因为整个试验装置由几台单台试验变压器组成，单台试验变压器容量小、电压低、重量轻，便于运输和安装。它既然可串接成高出几倍的单台试验变压器输出电压组合使用，又可分开成几套单台试验变压器单独使用。整套装置投资小，经济实惠。图5中，在第一级和第二级的每个单元试验变压器中都有一个励磁绕组A1、C1和A2、C2。在串级试验变器基本原理图中，低压电源加在试验变压器I的初级绕组a1x1上，单台试验变压Ⅰ、Ⅱ、Ⅲ的输出电压都是V。励磁绕组A1、C1给第二级试验变压器Ⅱ的初级绕组供电；第二级试验变压器Ⅱ的励磁绕组A2、C2给第三级试验变压器Ⅲ的初级绕组供电。第二级试验变压器Ⅱ和第三级试验变压器Ⅲ的箱体分别处在对地为1V和2V的高电位上，所以箱体对地是绝缘的，试验变压器I的箱体是接地的。这样第一级、第二级、第三试验变压器对地的额定输出电压分别为1V、2V、3V；其额定容量分别为3P、2P、1P。

图5
