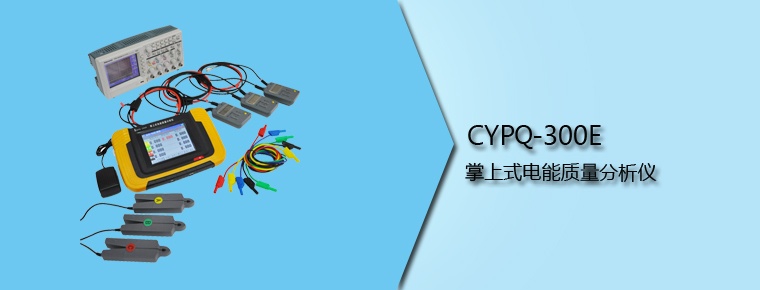

产品概述
电能质量分析仪,是对电网运行质量进行检测及分析的专用便携式产品。可以提供电力运行中的谐波分析及功率品质分析,能够对电网运行进行长时间的数据采集监测。同时配备电能质量数据分析软件,对上传至计算机的测量数据进行各种分析。
产品特点
-
一种电能质量分析专用仪表。
-
使用ARM和DSP以及16M字节的存储器;
-
仪表使用触摸屏,使操作更简单、方便;
-
可进行测量,并保存数据,将其上传到PC机进行分析;
-
模块化结构,设计合理,运行可靠。
-
中文菜单操作,简单易学。
-
可使用USB盘更新仪表软件,软件升级简单、方便;
-
在PC机上用电能质量数据分析软件对测量数据进行详细分析。

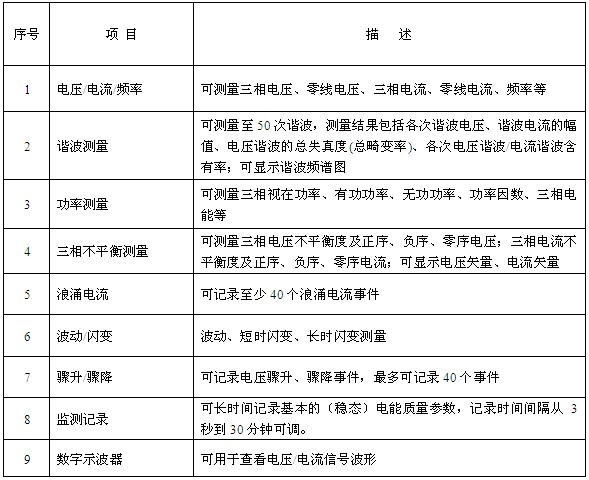

仪表检测功能一览表
产品参数

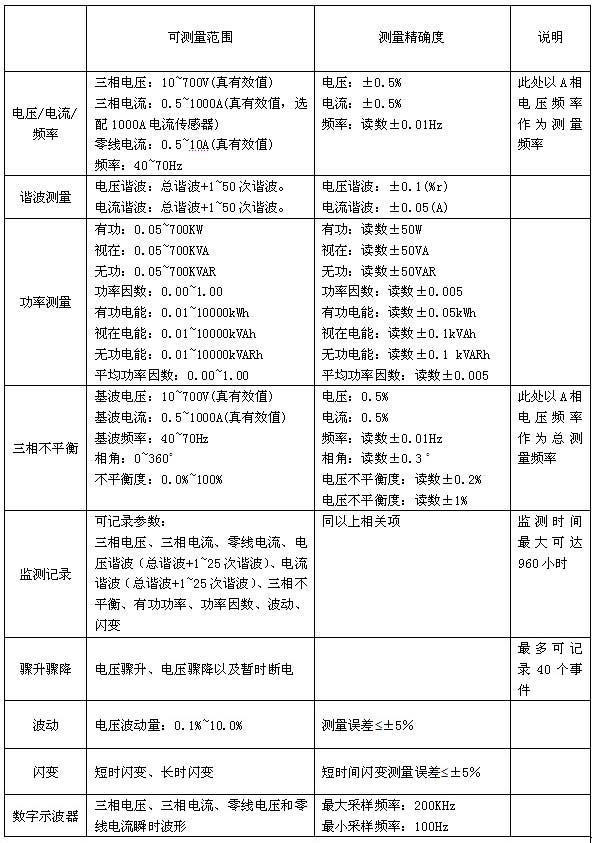

各项检测功能准确度指标
其他技术指标
-
电压信号输入回路:
-
直接接入, 输入阻抗:1MΩ,20pF
-
测量范围:电压真有效值 10~700V(有效值)
-
尖峰电压:1000V
-
功率消耗:小于0.5VA/相
电流输入回路:
-
间接接入.
-
测量范围:电流真有效值 1A,5A,10A,100A,1000A(选择对应电流传感器)
-
浪涌电流: 1000A(选用1000A电流传感器)
-
功率消耗:小于2.0VA/相
-
测量信号频率范围: 40Hz~70Hz
-
显示屏: 320×240 彩色图形LCD + 触摸屏
-
内存容量: 16 M字节FLASH
-
外部存储接口:USB (可插接U盘)
-
工作电源: 可充电锂电池,充满可工作5~6小时
-
外接电源: AC100~240V/DC16.8V-1A 电源适配器/充电器
