产品概述

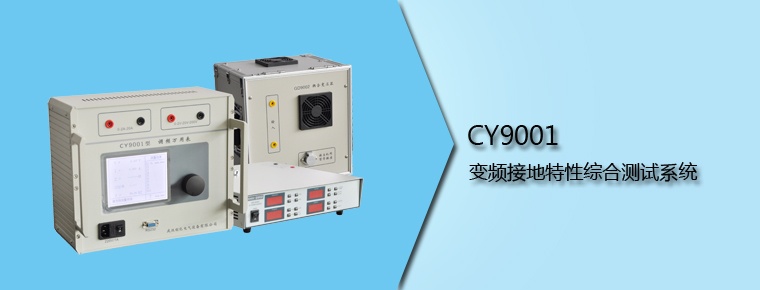

CY9001 变频接地特性综合测试系统，是我公司与南京航空航天大学、中国矿业大学联合开发并拥有自主知识产权的新型高品质测试系统，该系统采用当前最先进的数字选频测量（电子对抗）技术，具有超强的抗干扰能力，彻底消除了由工频感应、零序电流、谐波和杂散信号的干扰给测量带来的误差；采用纯正弦波大功率信号源做为测试电源，多频点采集数据，克服了双点异频插值法的局限性；特别适用于大型、超大型接地网接地阻抗及其它特性参数的测量。该系统功能强大、性能优越、使用方便，目前在国内处于领先水平,是替代进口产品的理想选择。

主要功能

• 接地阻抗测量
• 测量地网电流分布情况
• 采用先进的外接Rogowski线圈技术，可精确测量电流流经各接地柱（桩）的比率和电流在接地系统中的分布情况
• 电势分布曲线: 通过测量，可了解地网中的电势分布情况，导通性能
• 直接测量回路阻抗值
• 跨步电压、跨步电位差测量
• 接触电压、接触电位差测量

产品特点

• 超强的抗干扰能力:采用当前最先进的数字选频测量技术，选频特性尖锐，通频带小于±0.5HZ，有效屏蔽工频及谐波干扰信号，抗干扰能力和测试速度优于进口同类产品，测量工作不影响电网正常运行，使接地特性测试轻松、简便。
• 多点异频测试:吸取国际上先进的多点异频测试方式，克服了双点异频插值法的局限性，能明确发现和剔除因同频谐波干扰而产生的测量坏值，测量结果更加符合实际值，同时可得到接地系统的频率特性。
• 辅助测量极敷设简便:由于采用具有超强抗干扰能力的数字选频测量技术，试验回路无需大电流测试，电压测量输入阻抗高，辅助电流、电压极敷设方便，明显降低工作强度，提高工作效率。
• 高稳定大功率变频信号源:采用基于SPWM原理的数字分频、锁相、波形反馈技术，纯正弦波全隔离输出，长寿命抗损伤设计，确保整个测试过程的准确性。
• 操作方便界面友好:使用“一键飞梭”（旋转鼠标）技术和大屏幕图形LCD，全中文提示信息，方便直观。
• 自动计算测量平均值:每次测量结果可进行选择性的保存，保存的数据显示在屏幕的数据区，仪器自动将多次保存的测量数据计算出算术平均值并显示出来，省去人工计算，方便实用。
• 自动量程转换:电压、电流的测量量程根据被测量的大小自动转换，无需人工操作，使用方便。

产品参数
