一、概述

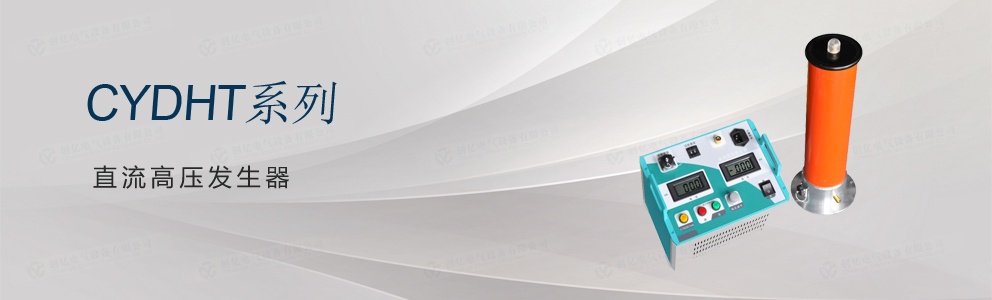

直流高压发生器是根据新的中国电力待业标准DL/T848.1-2004《直流高压发生器通用技术条件》设计制造的新一代便携式直流高压发生器。主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、发电机等高压电气设备进行直流耐压试验。

二、功能特点

1. 采用高频倍压电路，应用PWM脉宽调制技术和大功率IGBT器件。 2. 采用电压大反馈，输出电压稳定度高，纹波系数小≤1%。 3. 全量程平滑调压，电压调节细度好调节精度≤0.5%，稳定度≤1%，电压电流误差1%（读数±0.2kV），电流误差±1个字。 4. 升压电位器零起升压。 5. 75%UDC1mA功能按钮，方便氧化锌避雷器试验，精度1%读数±1%。 6. 过压保护采用拔码设定，一目了然，误差±1%。 7. 倍压采用新型材料，轻巧、坚固。外表涂特种绝缘材料，电气性能好，防潮能力强。 8. 折叠式撑脚，直径面积大，稳定性能好。 9. 一体化设计、高压拖地电缆引出，方便现场试验。 10. 产品符合DL/T848.1-2004技术要求，并经电力部电气设备质量检测测试中心型式试验，严格执行企标出厂。

三、主要技术参数

规格 技术参数 40/3 60/2 60/3 60/5 80/2 10/100 120/2 120/3 120/5 额定电压（kV） 40 60 60 60 80 10 120 120 120 额定电流（mA） 3 2 3 5 2 100 2 3 5 额定功率（W） 120 120 180 300 160 1000 240 360 600 机箱重量（kg） 7 2 2 4.5 2 3 3 3 4.5 倍压重量（kg） 一体 2.5 3 3.8 2.5 4 4 4 4.5 倍压高度（mm） 一体 400 400 500 400 500 500 500 500 电压测量精度 数显表±（1.0%读数±2个字） 电流测量精度 数显表±（1.0%读数±2个字） 波纹系数 ≤1% 电压稳定度 随机波动，电源电压变化±10%时≤1% 过载能力 空载电压可超出额定电压10%使用十分钟 最大充电电流为1.5倍额定电流 电源 单相交流50Hz  220V±10% 工作方式 间断使用 一次连续时间最长为30分钟 工作环境 温度：-10～40℃ 相对湿度：室温为25℃时不大于85%（无凝露） 海拔高度：1500米以下 带 电 容 负荷能力 被试品电容量无限制 可用1.5倍的额定电流充电 结构特点 环氧玻璃钢电气绝缘倍压筒 空气绝缘、无泄漏之虑 操作箱特点 高精度0.75UDC1mA单触按钮（精度≤1.0%）最适合氧化锌避雷器试验 过压保护采用拨置，一目了然 机箱倍压放置一个铝合金箱，整机一手可提 注：因产品不断更新，以实际产品为准，本公司保留解释权。
