概述

在电网系统中，电压等级高、输送容量大的变电站和输电线路起着十分重要的作用。而在输电线路经过的地区，工业污秽、海风的盐雾、空气中的尘埃等污秽物逐渐积累并附着在绝缘子表面，极易形成污秽层，由于污秽绝缘子的绝缘强度大大降低，极易引起绝缘子在正常运行电压下闪络，造成大面积停电，形成污闪事故。

污闪事故不同于一般单纯的设备事故，它涉及面广、影响设备多且分散。现阶段我国电力系统的网架尚比较薄弱，多次污闪跳闸即有可能带来整个系统的崩溃，造成大面积、多设备的连锁事故。

因此，在设计建造电网系统前，应首先测定外绝缘子表面的污秽程度以确定所在区域的污秽等级，据此选择合适的外绝缘爬电比距；对于已经投入使用的高压输电线路、发电厂、变电站等场所的外绝缘设备，应当保证每年至少检测一次其表面污秽程度，以衡量是否可能引起污闪事故，作为判断外绝缘设备是否需要清洗或更换的依据。通过以上途径，尽量使污闪事故率降低到可接受的程度，最大限度降低污闪事故对国民经济的影响。

由于绝缘子表面的污秽包含溶性成分和不溶性成分，其中盐密度（常用等值盐密度ESDD衡量）是指绝缘子表面层污秽中的可溶成分与表面积的比值，区别于灰密度（NSDD）。根据电网污秽划分新标准，污秽度中盐密和灰密之间的关系在5—10倍分散，相同等值盐密不同灰密的绝缘子可能处于不同污秽等级，故污秽等级的确认需要等值盐密度和灰密度组合才可确定。

我公司根据电力行业防治污闪的要求，结合电网污秽划分等级新标准，根据客户需求设计研发了绝缘子智能盐密测试仪，操作简单、功能齐全，得到了行业客户的一致认可。

1.2  仪器介绍

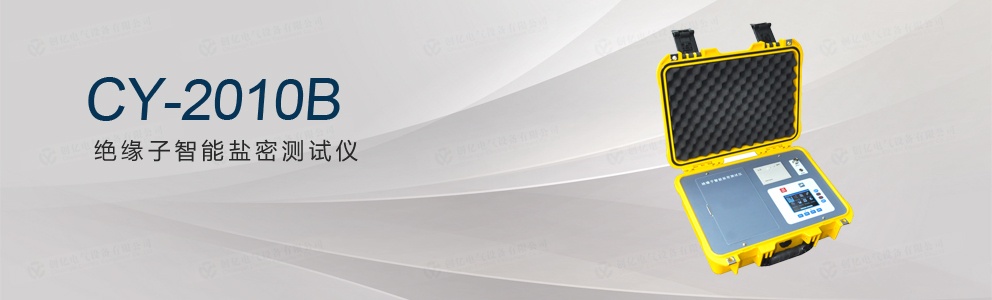

绝缘子智能盐密测试仪，也称为直读式等值盐密度测试仪，专为测试智能电导盐密度而设计。系统内置智能电导盐密度计算公式，读数直观。人机交互采用真彩TFT液晶屏，操作简单，所有参数和结果一目了然。仪器自带微型打印机，方便数据保存和对比。提供外部供电和内置电池两种供电方式，方便实验室和野外现场测试。本仪器遵照最新标准Q/GDW152—2006《高压架空线路和变电站环境污区分级及外绝缘选择标准》的规定和要求，适用于高线架空线路、发电厂、变电所等场所的外绝缘设备盐密度测试。

1.3  依据标准

绝缘子智能盐密测试仪依据的相关标准如下表所示：

1.4  术语解释

污秽层:由盐和惰性材料组成的绝缘子表面上的导电电解层。

等值盐密度:指污秽液等效为相同电导氯化钠溶液的溶质密度，通常以kg/TT立方米表示。

附盐密度（SDD）:沉积在绝缘子一给定表面（金属部分和胶合材料不计入此表面）上的盐量除以该表面的面积；它通常以mg/cm²表示。

现场污秽度等级:将污秽严重程度从非常轻到非常严重按SPS（ESDD/NSDD的最大值）的分级。

灰密度（NSDD）:绝缘子单位绝缘表面上清洗的非可溶残留物除以表面积，一般表示为mg/cm²。

绝缘子的爬电比距:绝缘子的总爬电距离L除以试验电压与根号3的积；它通常以mm/kv来表示。

产品信息

2.1主要特点

直读式，无须换算。绝缘子表面盐密度直接显示。

采用进口铂电极。性能稳定可靠。

盐密测量范围为0.0001 mg/cm²--9.9999mg/cm²，分辨率0.0001位。

可以同时测量溶液的电导率、温度等其它参数。

全量程自动切换，提高低盐密度时的准确度。

具有温度自动补偿功能，溶液电导值自动补偿为20℃时的取值。

具有系统自动校验功能，开机自动校验，提高测量准确度。

内置大容量数据存储器，可存储超过10000组测量数据。

仪器带微型打印机，方便现场准确、真实、有效地记录结果。

仪器供电采用外置电源和内置电池两种方案，方便实验室或野外使用。

采用320×240真彩TFT液晶屏。（可定制全英文显示）

独有的人机交互界面，简捷操作。

显示屏具有背光无操作自动降低功能，可节约用电，体现绿色环保理念。

2.2供电方式（交直两用）

在开机状态下，会自动提示剩余电量！如剩余电量低，请更换电池后再使用。

将仪器面板左侧的盖板取下更换：5号AA碱性电池1.5V，数量6节。

仪器用外接电源供电时，请使用本仪器专用电源适配器接市电220V。

2.3技术指标
