产品概述

• 随着我国电力行业的发展及新技术的应用，智能变电站成为未来变电站的发展趋势，并将成为智能电网中的重要组成部分。智能变电站主要特点是由智能化一次设备和网络化二次设备分层构建，是建立在IEC61850协议规范基础上，实现变电站内智能电气设备间信息共享和互操作的现代化变电站。
• 智能变电站的二次设备接收和发送的不再是传统的电压电流模拟量和硬接点开关信号，全站使用IEC 61850通信规约传递电压电流采样值、开关状态等遥测遥信量，并使用光纤作为传输介质以提高抗干扰能力。如果智能站需要故障检修、现场调试或日常维护，传统的模拟量测量仪器无法对这些信息进行诊断测试，现场施工或变电站维护人员需要一种崭新的手段对光数字信号进行解析。

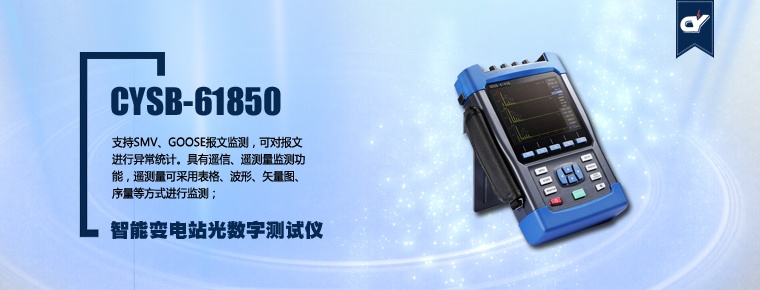

• CYSB-61850是一款便携式的智能变电站光数字测试仪，它对智能变电站过程层和间隔层的网络通讯协议（IEC61850-9-1、IEC61850-9-2、IEC60044-7/8、GOOSE、IEEE1588）进行实时解析和监视，并分析其中传输的遥测遥信量数据，同时兼具保护的测试功能。它以直观的方式显示分析结果：如电压电流的有效值、相角、谐波、功率等电能量分析；开关状态及动作时间分析；时间同步的对时分析；光信号的光功率分析，是变电站日常维护、检测、调试过程层和间隔层设备运行状况的必备工具。

主要功能特点

• 支持IEC 61850-9-1/2、IEC 60044-7/8（FT3和FT3扩展）、GOOSE、IRIG-B、IEEE1588等标准规约，可接入智能变电站过程层、间隔层之间的任意网络节点收发报文；
• 支持智能变电站全站系统配置文件解析，实现采样值、采样通道信息、GOOSE信号的自动配置；
• 支持SMV、GOOSE报文监测，可对报文进行异常统计。具有遥信、遥测量监测功能，遥测量可采用表格、波形、矢量图、序量等方式进行监测；
• 支持IEC60044-7/8（FT3）采样值报文收发功能,可选2.5Mbps、5Mbps、10Mbps传输波特率；
• 支持IEC 61850-9-1/9-2/9-2LE报文收发，报文ASDU数目1~8可选；
• 支持报文监测以及报文录波（标准pcap格式），支持录波分析；
• 支持核相测试功能；
• 支持IRIG-B以及IEEE 1588对时方式，提供B码时间同步以及查看时钟源时间功能；
• 可以模拟合并单元（MU）输出IEC 61850-9-1/9-2、IEC 60044-7/8光数字报文，对光数字继电保护装置进行测试；
• 支持SMV 多个状态按预先设定序列输出测试，最大状态数可达10 个。测试结果清晰明了，GOOSE 动作以试验结果列表方式给出；
• 支持直流法测试光数字电压、电流互感器、变压器的极性；
• 支持光功率测量，测量范围：-31dbm~-14dbm，可测量光波长：1310nm；
• 大屏幕图形彩色液晶显示，直观友好的界面菜单，信息详细直观、按键操作方便易用；
• 采用电池供电，方便携带使用，一次充满电后可正常使用8小时以上。

主要技术参数

常规参数
机械尺寸及重量

• 测试仪尺寸：172mm（W）× 261mm（H）× 64 mm（D）；
• 测试仪重量：≤1.71 KG。

光纤接口

表3-2 电磁兼容等级

• 内置电池组：11.1V 5000mAh 锂电池组
• 电源适配器： 输入：AC 100~240V、50/60Hz； 输出：DC 15V、3A；
• 充电时间：电池充满需要4~6个小时（DC指示灯由闪烁到常亮）， 建议新电池前3次充电时间大于12小时；
• 工作时长：一次充满电可连续工作8小时以上。

• 整机装置功耗≦8W

• 正常工作温度：-5～45℃；
• 极限工作温度：-10～50℃；
• 贮存及运输： -25～70℃；
• 相对湿度： 5% ～ 95%；
• 大气压力： 80 ～ 110kPa。

性能指标

• 动态画面响应时间 < 1s；
• 遥测信息响应时间 < 1s；
• 遥信变化响应时间 < 1s；
• 传输距离 > 1km，输出精度0.5级；
• SMV发送时间均匀性最大偏差 ≤ 1us；
• 40.0Hz~70.0Hz 范围内，采样值SV 电压在0.01Ue~2Ue范围内测量精度优于0.05%，相位精度优于0.01°；采样值SV 电流在0.01Ie~40Ie 范围内测量精度优于0.05%，相位精度优于0.01°；频率测量精度内优于0.002Hz；
• 接收GOOSE事件的分辨率 < 1ms；
• 支持IRIG-B码对时，对时误差不大于1us；
• 光功率测量范围：-31dbm~-14dbm，可测量光波长：1310nm；
• 支持标准SCL文件导入，提取需要的装置实例配置信息；
