产品概述

串联谐振试验装置：就是做耐压试验的设备，它是为了满足大容量的被试品要求，而研发的设备。它是一套组合设备，为了耐压试验能顺利准确地进行，更为了提高产品性价比，针对不同被试品，串联谐振装置的组件是不同的。所以，请务必准确选型，您可拨打热线电话，或直接点击右测“在线交流”，联系我司技术部为您量身制定选型方案

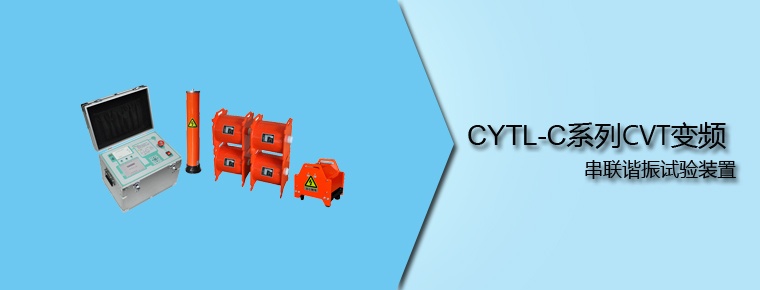

随着CVT（电容式电压互感器）技术的不断成熟， CVT得到不断的推广。采用传统的方式对CVT进行校验，由于CVT的主电容量比较大，一般为0.005~0.02uF，因此，对试验电源的容量要求就很高，通常为几十上百千伏安甚至几百千伏安，现场往往难得找到这么大容量的电源，而且，这么大容量的电源重量为好几百公斤甚至好几吨，不易于搬动，不易于现场试验。因此，我们国电西高采用了串联谐振的原理，采用了无极手动调感的技术，研发出了新一代的CVT校验专用工频串联谐振升压装置，使得所需电源、试验设备体积和重量几十倍的下降，方便的满足35kV、66kV、110kV、220kV、330kV、500kV电压等级各类型CVT校验的升压要求。GDTF 系列装置采用多节电抗器串联的方式，体积小、重量轻，接线操作简单，是电力计量、高压测试专业人员理想的新型换代产品。

根据用户要求，电抗器分为固定电抗器和可调电抗器两种方式。

产品特点

• 体积小、重量轻、外形美观；接线操作简单
• 干式环氧浇注，机械强度高，绝缘性能好，可靠性高
• 容量裕度大；输出波形好；稳定性高；操作方便
• 保护功能完善：具备零位保护、过压保护、过流保护等功能

产品参数

使用条件	环境温度：10℃~+40℃
	相对湿度：≤90%
工作频率	50HZ
输入电压	AC220(单相)
输出电压波形失真度	优于0.5%
额定输入容量	5KVA(2台电抗器)
	5KVA(4台电抗器)
	10KVA(6-8台电抗器)
额定输入电压	220V(4台电抗器)
额定输入电流	22.7A/45.4A
额定输出电压	76.2KV(2台电抗器)
	152.4KV(4台电抗器)
	209.6KV(6台电抗器)
	303.1KV(8台电抗器)
额定输出电流	0.5A/1A
单台电抗器耐压	40KV/60KV
单台电抗器容量	20KVA/40KVA/60KVA
单台电抗器容量	45㎏/60㎏

      主要配置
