一、概述

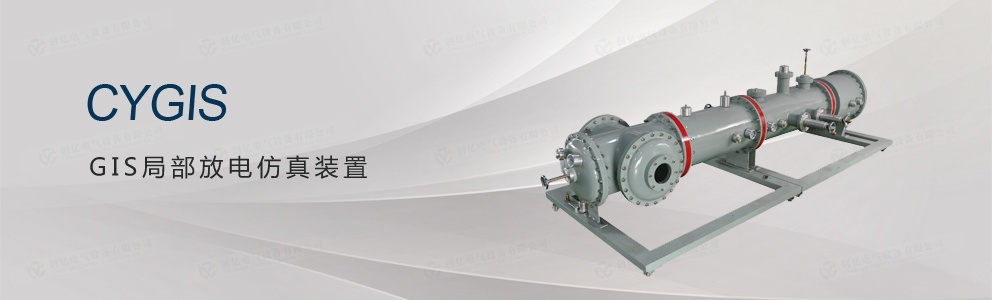

  随着我国电力工业的发展，对电力设备的局部放电研究的要求越来越高，也越来越精准和量化。GIS局部放电仿真装置就是我公司为满足这种市场需求，在GIS试验变压器基础上研制而成的局部放电模拟仿真科研设备。本产品具有体积小、重量轻、不受气候变化的影响、用户使用方便、电晕极小等优点。是电力系统局放试验、科研、教学所必需的设备。

二、成套装置结构

本装置主要由无局放高压套管、SF6气体绝缘罐、高频探头、放电模型、外接高压套管等部分组成。局部放电模拟试验能用局放仪的测量方法，也能用高频的测量方法。其即能做SF6气体绝缘罐里局部放电模拟试验，也能做空气中局部放电模拟试验。

三．主要技术参数

1. SF6气室额定输入电压：100kV

2. 空气气室额定输入电压：90kV

3. 额定工作频率：50 Hz

4. 相数：单相

5. SF6气室绝缘介质：SF6气体

6. 空气气室绝缘介质：空气

7. 充气压力：0.35MPa

8. 充气温度：25℃

9. 补气压力：< 0.25MPa

10. 年泄漏率：≤1%
