产品概述

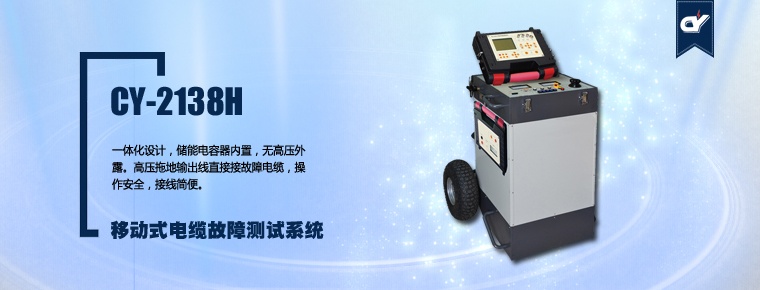

• CY2138H移动式电缆故障测试系统是集测距、寻迹、定位和冲击高压发生器于 一体，便于移动、运输及现场测试的综合电缆故障定位装置。能对电缆的高阻闪 络故障，高低阻性的接地，短路和电缆的断线，接触不良等故障进行测试，若配 备声测法定点仪，可准确测定故障点的精确位置。用于对各种埋地电缆、架空电 缆、电力电缆、市话电缆、通讯电缆及光缆进行测距、寻迹、埋深探测及故障定 位。

• CY-2133M电力电缆故障综合测试仪（以下简称主机）
• CY-2132T电缆路径探测信号发生器（以下简称信号发生器）
• CY2131H一体化直流高压电源装置（以下简称直流高压源）
• 各测试单元介绍
• CY-2133M电力电缆故障综合测试仪（以下简称主机）
• CY-2132T电缆路径探测信号发生器（以下简称信号发生器）

• 低压脉冲故障测距
• 脉冲电流故障测距
• 声磁同步精确定点
• 电缆路径探测

• 低压脉冲法：适用于低阻、短路、断线故障的精确测距。
• 脉冲电流法：适用于高阻、闪络型故障的测距，使用电流耦合器从地线上采 集信号，与高压部分隔离，安全可靠。

• 声磁同步接收，抗干扰能力强。
• 声磁信号波形显示，信号和噪声易于区分。
• 光标测量声磁延时，精确判断故障点的远近。
• 可根据磁场波形的初始极性，在定点的同时进行路径探测。

• 大容量锂离子电池供电，摆脱市电束缚。
• 全自动功率匹配和保护，无需人工调整。
• 较大功率输出。
• 音峰／音谷法路径探测。
• 信号幅值显示。
• 可进行80％法或45°法测深。
• 大屏幕液晶显示，界面友好、简单易用。
• SD卡存储测试波形，存储容量大，可导入计算机进行存档、分析和打印。
• 内置大容量锂离子电池供电，配快速充电器。
• 电源管理：根据不同功能开启不同的电源通路，尽量减小功耗；若15分钟没 有任何操作，仪器将自动关机；电池欠压时也将自动关机，以保护电池。
• 集成化设备，小巧便携。
• 技术指标(M为主机，T为信号发生 器，M&T为共同特性)

• 测距模式：低压脉冲、脉冲电流。
• 采样频率：100MHz。
• 分辨率：低压脉冲模式1m；脉冲电流模式4m。
• 低压脉冲模式发射电压：30V。
• 测距范围：30km。
• 盲区：2m。
• 声磁同步定点功能（M）：
• 声音信号通频带：中心频率400Hz，带宽200Hz。
• 信号增益：80dB。
• 定点精度：0.1m。
• 路径探测功能（M）：
• 接收频率：1kHz。
• 增益：80dB。
• 路径探测信号发生器（T）：
• 发射频率：1kHz。
• 发射功率：≥3.5W。
• 输出特性：开路电压≥100Vp-p；短路电流≥300mA；根据实际负载全自动匹 配；自动短路保护。 电源：
• 电池（M&T）：内置锂离子电池组，标称电压7.4V，容量3000mAH。
• 功耗：主机（M）400mA，可连续使用时间>6小时；信号发生器（T） 500mA。可连续使用时间>5小时；
• 充电器（M&T）：输入AC220V±10%，50Hz；标称输出8.4V，DC1A。
• 充电时间（M&T）：<4小时。
• 显示方式：主机（M）320×240点阵大屏幕液晶；信号发生器（T）：表头。
• 体积（M&T）：270mm×220mm×80mm。
• 质量：主机（M）1.5kg；信号发生器（T）1.5kg。
• 使用条件（M&T）：温度:-10℃－40℃，湿度5-90％RH，海拔<4500m 。
• CY-2131H一体化直流高压发生器
• 一体化直流高压发生器用于当使用冲击闪络法检测高阻故障时的辅助高压电 源。

功能特点

• 一体化设计，储能电容器内置，无高压外露。
• 高压拖地输出线直接接故障电缆，操作安全，接线简便。
• 多重安全防护，高压零位启动，断电后自动释放高压电容储能。
• 多种工作方式：输出直流高压, 连续可调。
• 宽大的车轮保证平稳，可靠运输。
• 体积小、重量轻，便于携带。

主要参数

• 输出电压：DC 0－32kV可调
• 直闪电压：32kV
• 直闪电流：32mA
• 最大脉冲电流：500mA
• 最大储能：2048J，4uF
• 额定功率：2000VA
• 放电方式：直流高压、单次、周期。
• 周期放电频率：3-6秒。
• 电源：交流220V，50Hz
• 绝缘等级：A级
• 环境温湿度：0~40oC <75%RH
• 海拔高度：<1000m
• 体积：:460mm×380mm×380mm
• 质量: 75kg
