产品概述

• CY-2138电缆故障定位测试系统适用于测试各种电缆，通信线和光纤。系统含 以下设备：
• CY-2138主机
• CY-2132R接收器
• 射频感应跟踪棒
• 电位差定位架
• 音频听诊器和耳机
• 接地插脚

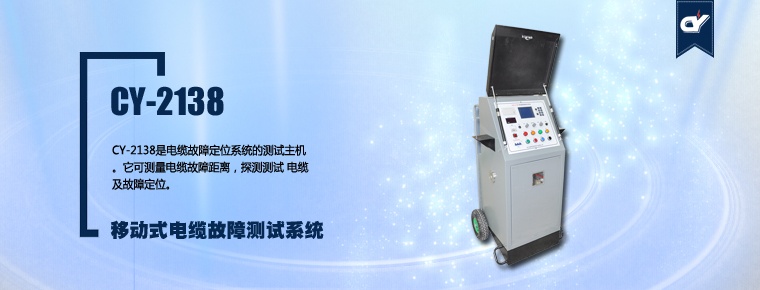

• CY-2138主机
• CY-2138是电缆故障定位系统的测试主机。它可测量电缆故障距离，探测测试 电缆及故障定位。
• 1.可探测的电缆故障类型
• 高阻闪络
• 高阻泄漏
• 高/低阻接地
• 短路
• 开路
• 接触不良

主要特点

• 高测量精度，清晰度1M；
• LCD屏，菜单显示，功能按钮，简单操作；
• 不用烧穿就可探测高阻抗电缆故障；
• 显示测试点与故障点之间的直接或相关距离；
• 自动搜索拐点波，方便测量电缆距离；
• 波形比较法探测不明故障；
• 测试电缆波速可校准；
• 保存，查看和打印测试数据和波形。

主要参数

• 输入电源：AC220V，内置充电电池
• 最远测试距离：32km
• 探测盲区：　　1m
• 读数分辨率：　1m
• 冲击电压：DC 0～32kV
• 额定功率：1KVA
• 放电电容：8UF
• 放电能量：4096J
• 环境温度：0～40oC
• 环境湿度：<75%RH
• 海拔高度：<1000m
• 绝缘等级：A级
• 尺寸： 750*570*1200mm
• 重量：128kg.
• CY-2132R电缆寻迹及故障定位仪
• CY-2132R是光缆、电缆故障定位测试的专用仪表，适用于具有金属导体（线对、护层、屏蔽层）的各种光缆、电缆。其主要功能为对地绝缘不良点的定位测试，线缆电路的探测以及线缆埋深等测试。其特点是接收灵敏度高，静态漂移小，抗干扰能力强，工作稳定，准确度高。由于仪器采用了小型镍镉畜电池供电，因此仪器具有体积小，重量轻，耗电小，便于携带等优点，特别适用于野外作业。

• 最大寻迹定位距离：20km，或3km（Φ< 0.5）
• 准确定点的故障绝缘阻值：0～50MΩ
• 定位测试准确度：≤±10cm
• 探测线缆深度：≤3m
