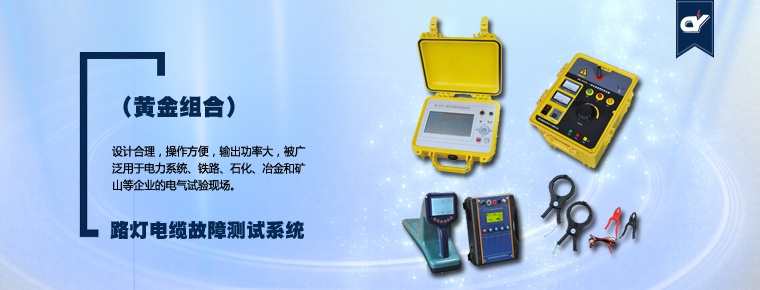

产品概述

• 我公司专门针对“路灯电缆的故障”的特征而精心设计研制出的最新一代的路 灯专用电缆故障故障定位系统能很好的解决路灯电缆的路灯直埋电缆的短路、断 路及死接地故障。本设备集路灯电缆路径探测、路灯电缆埋深测定和故障点定位 三位一体的路灯电缆故障检测装置。本系统包括CY-2134D路灯电缆故障综合测试 仪（管线仪）和CY-4133路灯电缆故障测距仪。电缆路径查找、埋深、故障点定位 同步完成，效率高，不受外界干扰，误差以厘米计；不受地面情况影响，如：地 砖、绿化带、水泥面等。路灯电缆测试仪通过感应信号、及跨步电压法检测路灯 电缆的路径及故障点。特别适用于路灯电缆故障的快速准确的实现电缆故障的短 路、断路及混线的路灯电缆故障定位。本产品多年以来，一直深受广大路灯管理 维护单位的好评！被广泛应用于国内各省大中小城市的市政工程管理处、路灯管 理所、电力局、供电公司、农电公司、市政园林管理处、物业管理公司等单位企 业，给各单位的电力电缆维护、检修部门带来了很大的便捷！

• CY-2134D路灯电缆故障综合测试仪（管线仪）

 功能特点

• 可对停运或带电运行的电缆进行路径查找和鉴别。
• 智能电缆鉴别（专利技术）：卡钳鉴别，明确给出鉴别结果（鉴别正确或错 误）。
• 接地故障 查找：使用A字架定位管线的对大地绝缘破损点（如电缆护层故障、路灯电缆 接地故障、管道防腐层破损等），无需调零，直观指示故障点方向（向前／向后 ），快速准确定点。
• 自动测量管线深度和电流：单键操作，直接读取管线深度和电流值。
• 历史曲线显示：屏幕显示信号幅值的历史曲线，直观判断信号变化情况。
• 抗干扰能力强：接收频带极窄，独特数字处理方法，能充分抑制邻近管线的 工频及谐波 干扰。
• 大功率发射机：最大10W，四档可调，全自动阻抗匹配和保护。
• 发射机灵活供电：内置电池、AC220V、12V汽车电源（点烟器输出）

主要参数

• 接收机：
• 信号输入方式：内置线圈、卡钳、1k听诊器、8k听诊器、查障A字架。
• 接收频率： 500Hz、1kHz、8kHz、33kHz、工频、射频、查障频率。
• 管线探测模式：智能宽峰法、窄峰法、音谷法。
• 鉴别模式： 卡钳智能鉴别、听诊器鉴别。
• 人机界面： 320×240点阵液晶显示器。
• 内置电池： 锂离子电池组，7.4V，7Ah。
• 体 积： 主机700mm×270mm×120mm
• 质 量： 主机3.5kg
• 发射机:
• 输出方式： 直连、卡钳耦合。
• 输出频率： 500Hz、1kHz、8kHz、33kHz、查障频率。
• 输出功率： 最大10W，四档可调。
• 输出电压： 最高150V（交流峰值）。
• 阻抗匹配和过载保护：全自动。
• 人机界面： 128×64点阵液晶显示器。
• 内置电池： 锂离子电池组，14.8V，7Ah。
• 外接电源： DC12V汽车电源。
• 体 积： 主机275mm×220mm×100mm
• 质 量： 主机2.4kg
• CY-4133路灯电缆故障测距仪
• CY-4133多次脉冲电缆故障测试仪，用于电力电缆故障点的距离测量，具有波 形易于识别、分辨率高、界面友好、同时支持触摸按键和机械按键、易于操作等 特点。
• CY-4133多次脉冲电缆故障测试仪下可以独立使用；在脉冲电流方式下需要和 CY-2131系列一体化直流高压发生器配合使用；在多次脉冲方式下还须和CY-4133S 电缆测试多次脉冲耦合器配合；在测距完成后须使用CY-4132电力电缆故障定点仪 点仪进行精确定点。他们共同组成一套高性能的，能提供多种创新特性的电缆故 障查找系统。

功能特点

• 低压脉冲法：适用于低阻、短路、断线故障的精确测距，还可用于电缆全长 及中间接头、T型接头、终端头的测量，以及波速度的校正。
• 脉冲电流法：适用于高阻、闪络型故障的测距，使用电流耦合器从测试地线 上采集信号，与高压部分完全隔离，安全可靠。
• 多次脉冲法：世界上最先进的测距方法，是二次脉冲法的改进。波形明确易 于识别，测距精度高。

• 国内同类仪器最高采样频率，与国际最高水平接轨。
• 提供最高0.4m的测距分辨率，测量盲区小，对近端故障和短电缆特别有效。
• 触摸操作和机械按键两种操作方式
• 触摸按键，操作更加灵活，具有手势操作功能。
• 可以对光标进行拖拽，双击操作，定位更加简单、方便。
• 兼容机械按键操作，五向按键，操作更加人性化。
• LED大屏幕彩色液晶显示，界面友好：
• 波形清晰，尤其在多次脉冲测试中，多个波形以不同颜色同时显示，更易于 识别。
• 7寸大屏幕液晶，160°可视角度，显示内容丰富、直观。
• 功能菜单简单实用，功能强大。

• 界面显示采用画中画方式，由一个主窗口和三个暂存窗口组成，可同时查看三 个暂存波形，使波形比较功能更加简单、直观、方便。

• 设计采用嵌入式操作系统Microsoft Windows CE 6.0+ARM9的结构设计，稳定 的软件设计，更高的处理速度。
• 专用的软件管理平台，完成软件升级、备份、还原等功能，使软件维护更加 方便。

• 可以设置1个起点，10个接点，1个故障，1个全长。直观显示电缆的基本情况
• 屏幕同时显示标尺和测试波形，使分析电缆波形更直观、更易懂。 　

• 可在机内存储大量波形。
• 使用U盘进行波形数据的导入导出。
• 可以和计算机（台式机或笔记本机）连接，进行联机通讯。
• 提供计算机后台管理软件，对U盘转储的数据或联机数据进行数据管理。

• 仪器在2分钟内没有任何操作时，将减弱背光；10分种没有操作，将自动关机 ，以减少电量消耗；当电池欠压时，仪器也将自动关机，以保护电池。
• 内置聚合物锂离子电池，配有专用锂电池充电器，提供可靠的充电方式。
• 工作时间长：使用充满电的聚合物锂离子电池，仪器能连续工作5小时以上( 电池老化后使用使用时间会缩短)。
• 坚固机壳，质轻便携。

• 工作模式：低压脉冲、脉冲电流、多次脉冲。
• 信号增益调节范围：70dB。
• 低压脉冲发射电压：30V。
• 最高分辨率：0.4m。
• 最高分辨率：0.4m。
• 最大采样频率：200MHz实时采样。
• 最大测距范围：100km。
• 测距盲区：2m。
• 通讯接口：USB。
• 电源：聚合物锂离子电池组，标称电压7.4V。
• 按键：采用丹麦进口按键，可靠性不小于1千万次。
• 电池供电时间：使用充满电的聚合物锂离子电池，可以连续使用5小时以 上(随着电池的老化，连续使用时间会相应缩短)。
• 充电器：输入AC220V，50Hz，充电电流2A，充电时间8小时。
• 体积：274×218×81mm
• 质量：3.5kg

• 温度：-10℃～+40℃；
• 湿度：5％～90％RH（25℃）；
• 海拔：h<4500m。
