产品概述

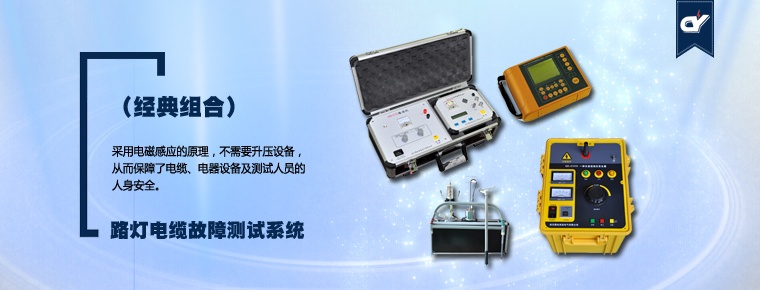

本系统包括CY-2132路灯电缆故障寻迹及定点仪和CYTG-600B电缆故障综合测试仪。我公司专门针对“路灯电缆的故障”的特征而精心设计研制出的最新一代的路灯专用电缆故障故障定位系统能很好的解决路灯电缆的路灯直埋电缆的短路、断路及死接地故障。其特点是接收灵敏度高、抗干扰能力强、信号稳定、查找路径清晰、定点准确！在路灯地下电缆故障点的实际测试定位过程中，故障点的精确定位误差<5cm！本产品多年以来，一直深受广大路灯管理维护单位的好评！被广泛应用于国内各省大中小城市的市政工程管理处、路灯管理所、电力局、供电公司、农电公司、市政园林管理处、物业管理公司等单位企业，给各单位的电力电缆维护、检修部门带来了很大的便捷！

产品特点

• CY-2132路灯电缆故障寻迹及定点仪
• 功能特点
• 采用电磁感应的原理，不需要升压设备，从而保障了电缆、电器设备及测试人员的人身安全。
• 同时对电缆路径、故障点位置及埋设深度同步测试。
• 不同于以往采用加高压迫使故障点放电。
• 根据声音大小进行故障定位的方法，使本来烦琐复杂的故障定点工作变的十分轻松简单。
• 单人测试故障定点迅速，大大提高了电缆故障维护部门检修人员的工作效率，
• 开挖面积小，从而大大地节约了维修单位的大量费用。
• 对“冲闪法”无法解决的单芯电缆接地及断线故障特别合适，定点准确快捷，误差以厘米计。
• 性价比高、体积小、重量轻单人轻松操作。
• 电池供电，无需220V电源。
• 电缆路径查找，埋深，故障点定位同步完成，效率高。
• 故障点在前在后，指针、液晶界面双重直观显示，不受外界干扰。
• 不受电缆地下情况（如分叉、打捆、接头扭曲）影响，像探地雷一样，点对点去查找故障点，误差以厘米计。
• 不受地面情况影响，如：硬化路面、地砖、柏油路面、水泥面、穿管地段等，是完全针对路灯部门使用的仪器。
• 测试时无需解除灯杆内零线及负载线，可直接测试。

主要参数

• 探测距离：≤10km
• 探测深度：≤3m
• 路径误差：＜8cm
• 定位误差：＜5cm
• 感应故障点距离：≤30m
• 定位阻值范围:0～4MΩ
• CYTG-600B路灯电缆故障综合测试仪 功能特点
• TDR脉冲反射法：可测断线、混线、严重绝缘不良故障。

• 增益补偿：数字信号处理，根据电缆衰减特性对增益进行补偿，不同距离上的故障反射幅值基本相同，有利于正确分析判断，且能延长有效测试距离。

• 电桥测试法：用于绝缘不良故障测距；测试速度快；抗干扰能力强；测距结果精确。
• 电压（V）测量功能：AC／DC电压测量。
• 电阻（Ω）测量功能。
• 绝缘电阻（MΩ）测量功能：100V测试电压。
• 人机界面友好，操作方便、直观。
• 大容量锂离子电池组供电；欠压自动关机，无操作自动关机。
• 功能全、性能高、质轻便携。

• TDR脉冲测试功能：
• 测试范围：0-30km
• 分辨率：0-1km最大1m，2km最大2m，4-30km最大8m。
• 脉冲极性：2km以下单极性，2km以上双极性。
• 脉冲幅度：单极性30V,双极性±30V。
• 脉冲宽度：80ns-10μs，自动调节。
• 测试盲区：1m。
• 波速度调节范围：100-300m/μs。
• 增益调节范围：0-80db。

• 测试精度：1％
• 电桥测试电压：100V
• 电压（V）测量功能：测量范围：0-70V（AC／DC）
• 电阻（Ω）测量功能：测量范围：0-20kΩ
• 绝缘电阻（MΩ）测量功能：
• 绝缘电阻测量范围：0-50MΩ
• 绝缘电阻测试电压：100V
• （注：电压／电阻／绝缘电阻测量结果仅供参考，不作计量使用）
• 显示方式：320×240点阵LCD
• 供电电源：聚合物锂离子电池组，标称7.4V，3000mAH。
• 体积：210mm×160mm×65mm
• 质量：0.71kg（不含电池）
• 充电器输入电压：AC220V±10%，50Hz。
• 充电器输出电压：DC8.4V
• 充电电流：500mA
