产品概述

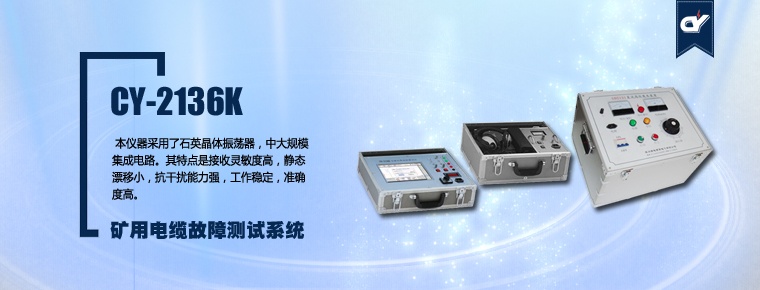

• CY-2136K型矿用电缆故障测试系统，可以利用低压脉冲法、冲击高压闪络法及智能高压电桥法测试35kV以下电压等级的各种类型电缆的高阻闪络性、泄漏性故障，低阻、短路性故障及断路故障。特别适用于煤矿矿井电缆和信号控制电缆的故障测试。
• 本测试仪采用箱式结构，巧妙地将电缆故障测试仪与笔记本电脑结合为一体化，采用触摸屏操作界面，所有功能按键均在屏幕上直观地显示，用户可通过触摸屏直接操作。具有波形储存功能，可以储存大量的现场测试波形，供随时调用观察和同屏比较。测试界面简单清晰，功能按键定义简单明了，测量方法简单快捷。同时也大大提高了仪器的稳定性和可靠性。

• 电缆故障智能测试仪（CY2133K）；
• 电缆寻迹及故障定位仪（CY2132K）；
• 直流高压发生装置（CY2131K):
• 高压设备：放电取样器、工频高压试验装置、脉冲贮能电容器、成套专用测试线等。
• CY-2133K 电缆故障智能测试仪

• 测试方法，低压脉冲法、高压闪络法、智能高压电桥法。

• 低压脉冲法时，最大测试距离16Km；
• 高压闪络法时，最大测试距离15Km。
• 智能电桥法时，最大测距不受电缆长度限制。
• 读数分辨率：1m。
• 系统测试精度：小于20cm。
• 脉冲幅度: 负载阻抗在50Ω时不小于250Vpp。
• 脉冲宽度: 0.2μs、2μs、4μs三种。
• 采样频率: 48MHz、24MHz、12MHz、6MHz。
• 预置了4种电缆介质的电波传播速度：
• 不滴油:160m/μs；
• 油浸纸:160m/μs；
• 交联聚乙烯:172m/μs；
• 聚氯乙烯:184m/μs；
• 其它类型电缆的电波传播速度的设置。对于其它非动力电缆，利用本机的测速功能可以在输入该电缆的已知全长后，测出电波在该电缆中的传播速度。

• 电流取样法。

• 内置3KV高压恒流源，可测电缆最大泄漏电阻3MΩ；
• 输入电缆精确长度后，自动显示故障距离。
• 工作条件: 温度-10 ~ +45ºC，相对湿度 90%。
• 体 积：430×300×190mm。
• 重 量：约10kg
• CY-2132K型电缆路径仪
• CY-2132K电缆路径仪是由CY-2132F发射机、CY-2132J型接收机、感应式探头、电位差式探测架等组成。本仪器是光缆、电缆故障定位测试的专用仪表，适用于具有金属导体（线对、护层、屏蔽层）的各种光缆、电缆。其主要功能为对地绝缘不良点的定位测试，线缆电路的探测以及线缆埋深等测试。 本仪器采用了石英晶体振荡器，中大规模集成电路。其特点是接收灵敏度高，静态漂移小，抗干扰能力强，工作稳定，准确度高。由于仪器采用了小型镍镉畜电池供电，因此仪器具有体积小，重量轻，耗电小，便于携带等优点，特别适用于野外作业。

主要技术性能

• 准确定点的故障绝缘阻值：0～5MΩ
• 定位测试准确度：≤±10cm
• 探测线缆深度：≤3m
• CY-2131K型直流高压发生装置
• CY-2131K高压发生器是电缆故障检测系统的组成部分，用于当使用冲击闪络法检测高阻故障时的辅助高压电源。

技术参数

• 输入电源： AC 220V，50Hz
• 输出电压： DC 0~15kV
• 额定功率： 2kVA
• 环境温度： 0~40oC
• 环境湿度： <75%RH
• 海拔高度： <1000m
• 绝缘等级： A级
• 尺 寸： 430×540×410 mm
• 重 量： 48.5 kg
