产品概述

• 执行标准：GB7354-87 IEC270

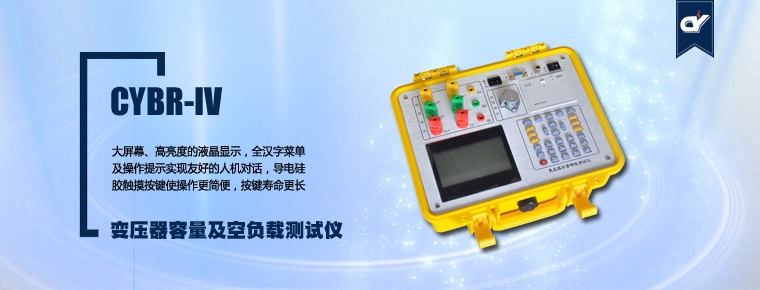

• 近年来，由于输变电工程的增多和电力容量的不断增大，全国城网、农网的相继改造，大量新型节能变压器将投入电网运行，但有些旧型变压器由于长期运行，很多变压器铭牌丢失或字迹不清，变压器额定容量已很难据其体积来分辨。为了解决以上问题，创亿电气开发研制了CYBR变压器容量及空负载测试仪(有源变压器容量特性测试仪)。

产品特点

• 可精确测量各种配电变压器的容量，无源测量，方便、准确。
• 内部自带电源、自动产生三相大功率测试电源。
• 内置高性能锂离子充电电池，容量大，充满电可连续测试500台以上。
• 可测量各种类型的变压器的空载电流、空载损耗、短路电压、短路损耗。
• 可自动进行波形畸变校正，温度校正，电压校正（非额定电压下的空载试验），电流校正（非额定电流条件下的短路试验），操作人员只需根据变压器类型输入校正指数仪器即可自动计算出校正后的结果，非常适合没有做稍大容量变压器短路试验条件的单位。
• 电压回路宽量限：电压最大可测量到750V，不用切换档位即可保证精度。不会因电压档位选错而对仪器本身有所损坏。
• 容量测量范围：20KVA~100000KVA。
• 电池剩余电量百分数指示功能，绝非简单的亏电报警。
• 大屏幕、高亮度的液晶显示，全汉字菜单及操作提示实现友好的人机对话，导电硅胶触摸按键使操作更简便，按键寿命更长。
• 用户可随时将测试的数据通过微型打印机将结果打印出来。
• 测试结果存储功能，可存储200组容量测试数据。

产品参数

• 有源部分：
• 电压测量范围：0~10V
• 电流测量范围：0~10A

• 电压测量范围：0~750V 宽量限。
• 电流测量范围：0~100A内部全部自动切换量程。

• 电压：±0.2%
• 电流、功率：±0.5%（CosΦ>0.1），±1.0%（0.02
• 工作温度：－10℃~ +40℃
• 充电电源：交流160V~260V

• ⑴、电压、电流输入端对机壳的绝缘电阻≥100MΩ。
• ⑵、工作电源输入端对外壳之间承受工频2KV（有效值），历时1分钟实验。
• 体积：32cm×24cm×13cm
• 重量：3Kg
