产品概述

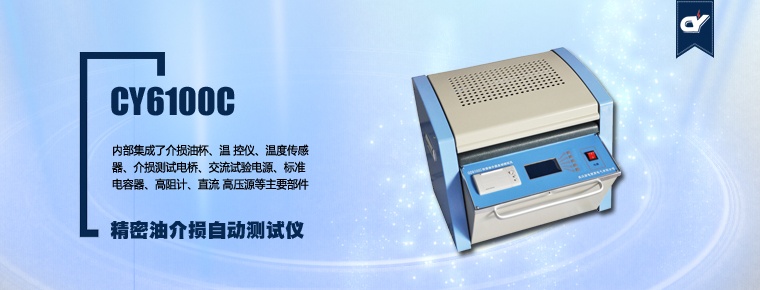

CY6100C 精密油介损自动测试仪 依据GB/T5654-2007《液体绝缘材料 相对电 容率、介质损耗因数和直流电阻率的测量》设计制造。用于绝缘油等液体绝缘介 质的介质损耗因数和直流电阻率的测量。一体化结构。内部集成了介损油杯、温 控仪、温度传感器、介损测试电桥、交流试验电源、标准电容器、高阻计、直流 高压源等主要部件。仪器内部采用全数字技术，全部智能自动化测量，配备了大 屏幕（240×128）液晶显示器，全中文菜单，每一步骤都有中文提示，测试结果 可以自动存储并打印输出，操作人员不需专业培训就能熟练使用。

产品特点

• 油杯采用符合国标GB/T5654-2007的三电极式结构，极间间距2mm，可消除杂 散电容及泻漏对介损测试结果的影响。具有排油电磁开关，可以在不拆卸油杯的 情况下排空杯中试样油，并可用试样油冲洗油杯。
• 仪器采用中频感应加热，PID控温算法。该加热方式具备油杯与加热体非接触 、加热均匀、速度快、控制方便等优点，使温度严格控制在预设温度误差范围以 内。
• 内部标准电容器为SF6 充气三点极式电容，该电容的介损及电容量不受环境 温度、湿度等影响，使仪器精度在长时间使用后仍然得到保证。
• 交流试验电源采用AC-DC-AC 转换方式，有效避免市电电压及频率波动对介损 测试准确性影响，即便是发电机发电，该仪器也能正确运行。
• 完善的保护功能。当有过压、过流、高压短路时，仪器能迅速切断高压，并 发出警告信息。当温度传感器失效或没有连接时，发出警告信息。
• 在中频感应加热炉内设有限温继电器，当温度超过120度时，继电器释放，加 热停止
• 试验参数设置方便。温度设置范围0～125℃，交流电压设置范围500～2200V ，直流电压设置范围0～500V。
• 采用大屏幕LCD显示器，具有背光、显示清晰。人机界面友好，只需按照汉字 菜单提示、输入命令，仪器即可自动进行测试。并自动存储和打印测试结果
• 自带实时时钟，测试日期、时间可随测试结果保存、显示、打印。
• 空电极杯校准功能。测量空电极杯的电容量和介质损耗因数，以判断空电极 杯的清洗和装配状况。校准数据自动保存，以利于相对电容率和直流电阻率的精 确计算。

产品参数

• 电源电压： AC 220V±10%
• 电源频率： 50Hz/60Hz ±1%

• 电容量：5pF～200pF
• 相对电容率：1.000～30.000
• 介质损耗因数：0.00001～100
• 直流电阻率：2.5MΩm～20TΩm

• 电容量：±(1%读数+0.5pF)
• 相对电容率：±1%读数
• 介质损耗因数：±(1%读数+0.0001)
• 直流电阻率：±10%读数

• 电容量：0.01pF
• 相对电容率：0.001
• 介质损耗因数 0.00001
• 测温范围： 0～125℃
• 温度测量误差： ±0.5℃
• 交流实验电压： 500～2200V 连续可调，频率50Hz
• 直流试验电压： 0～500V 连续可调
• 功耗： 100W
• 外型尺寸： 500×360×420
• 总重量： 22Kg
• 环境温度： 0℃～40℃
• 相对湿度： <75%
