产品概述

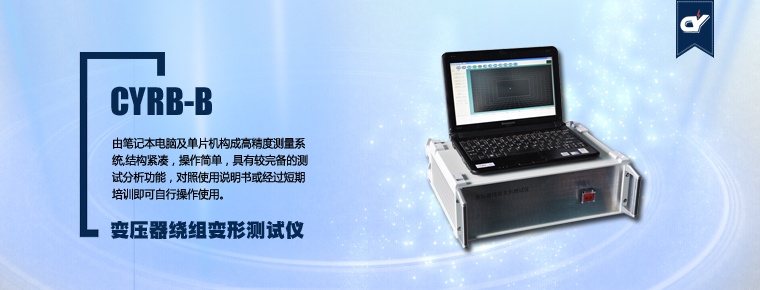

变压器绕组变形测试仪（频响法）由笔记本电脑及单片机构成高精度测量系统,结构紧凑，操作简单，具有较完备的测试分析功能，对照使用说明书或经过短期培训即可自行操作使用。

产品特点

• 采集控制采用高速、高集成化微处理器。
• 笔记本电脑与仪器之间通信USB接口。
• 笔记本电脑与仪器之间通信无线蓝牙接口。
• 硬件机芯采用DDS专用数字高速扫频技术(美国)，通过测试可以准确诊断出绕组发生扭曲、鼓包、移位、倾斜、匝间短路变形及相间接触短路等故障。
• 高分辨dB值测量，双通道16位A/D(现场试验改变分接开关，即有明显输出变化)。
• 信号输出幅度可以软件调节，最大幅度峰值±10V。
• 计算机将检测结果生成电子文档(Word)
• 选用精密、高稳定元器件，对同一相重复试验，测量重复率在99.5%以上。
• 成品电路板,表面有特殊处理，具有抗水和有害气体污染。
• 仪器具有线性扫频测量和分段扫频测量双测量系统功能,兼容当前国内两种技术流派的测量模式
• 幅频特性符合国家关于幅频特性测试仪的技术指标。横坐标（频率）具有线性分度及对数分度两种，因此打印出的曲线可以是线性分度曲线也可以是对数分度曲线，用户可根据实际需要选用。
• 检测数据自动分析系统,横向比较A、B 、C三相之间进行绕组相似性比较,其结果为:①一致性很好②一致性较好③一致性较差④一致性很差,纵向比较A-A、B-B、C-C调取原数据与当前数据同相之间进行绕组变形比较，其结果为:①正常绕组②轻度变形③中度变形④严重变形④。
• 自动生成Word电子文档，供保存和打印。
• 该仪器完全满足电力标准DL/T911－2004《电力变压器绕组变形的频率响应分析法》的技术条件。

产品参数

• 扫描方式：
• （仪器具备线性扫频测量和分段扫频测量双测量系统）
• 线性扫描分布
• 扫频测量范围：(1kHz)-(2MHz)、2000扫频点、分辨率为1kHz
• 分段扫频测量分布
• 扫频测量范围：
• (0.5kHz)-(1MHz)、2000扫频点；
• (0.5kHz)-(10kHz)、分辨率为0.02kHz
• (10kHz)-(100kHz)、分辨率为0.2kHz
• (100kHz)-(500kHz)、分辨率为1kHz
• (100kHz)-(500kHz)、分辨率为1kHz
• 其他技术参数：
• 幅度测量范围: (-100dB)–(+20dB)
• 幅度测量精度: 0.1dB
• 扫描频率精度: 小于0.01%
• 信号输入阻抗： 1MΩ
• 信号输出阻抗： 50Ω
• 同相测试重复率：99.5%
• 测量仪器尺寸(长宽高)300X340X120(mm)
• 仪器铝合金箱尺寸(长宽高)310X400X330(mm)
• 总体重量:10Kg
