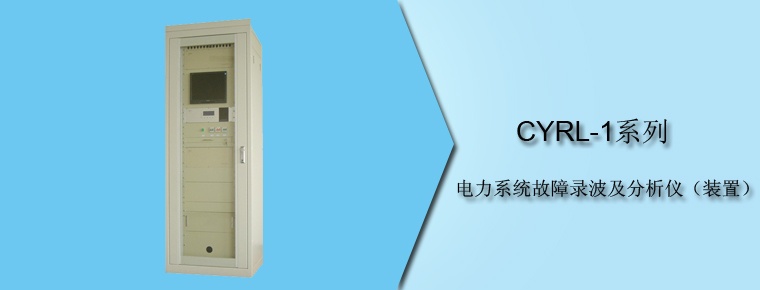

CYRL-1 系列电力系统故障录波及分析仪（装置）已广泛地应用于电力系统，是记录发电机、变压器、电力输送线路、电站、电厂的瞬态、稳态模拟量与事件量信息，监视电力系统运行，保存试验数据，记录和捕捉故障信息，为研究电网运行方式及评价保护装置性能提供依据的重要仪器。它可广泛应用于各种电压等级输变电线路、变压器和保护等输变电设备、发电机等发电设备的检修、试验、监测等电力系统中需要故障监测、波形和状态记录、分析的场合。
同时，CYRL-1 系列也适用于石油、化工等需要对流量、温度、液位、压力等传感器信号进行动态监测、记录的领域。
| 项目 | CYRL-1 系列电力故障录波及分析装置（屏柜） | |
| 输入信号 |
模拟量32-96路； 事件量64-192路； 可以扩展至384路； 交流额定电压：80V、130V、260V； 交流额定电流：1A、5A； 直流输入通道：0-75mV、4-20mA、0-600V； |
|
| 采样特性 |
1.瞬态记录： 10KHz/ 5KHz/ 2.5Khz/ 1.25KHz可选； 2.触发式稳态记录： 50Hz； 3.连续式稳态记录： 50Hz；不少于7天的历史数据滚动刷新。 |
|
| 系统 | 嵌入式LINUX实时多任务操作系统，内存256M；120G硬盘可滚动存储最新的1000次记录。 | |
| 精度参数 |
16位A/D； 自动校准； 谐波分辨率≤99次； 开关事件分辨率≥0.1ms； 时钟精度：内部时钟精度：±1秒/天； 与GPS同步后时标精度：±100μs； |
|
|
50Hz； 25℃ 额定值电压电流有效值、基波有效值：0.2%； 45-55Hz范围内，25℃ 额定值电压电流基波有效值：0.3%； 40-60Hz范围内，25℃ 额定值电压电流基波有效值：0.5%； |
||
| 试验功能 |
发电机空载特性试验； 发电机短路特性试验； 励磁机空载特性试验； 灭磁特性试验； 10%阶跃试验； 同期特性试验； |
|
| 记录方式 | 瞬态记录、连续式稳态记录、触发式稳态记录 | |
| 数据传输格式 | IEC60255-24: 2001电器继电器 第24部分：电力系统数据交换的一般格式。 | |
| 通讯 |
RJ45 10/100M以太网； RS232经过MODEM拨号 |
|
| 起动方式 |
常规起动方式 计算量起动方式 模拟保护动作量起动录波的方式 |
|
