产品概述

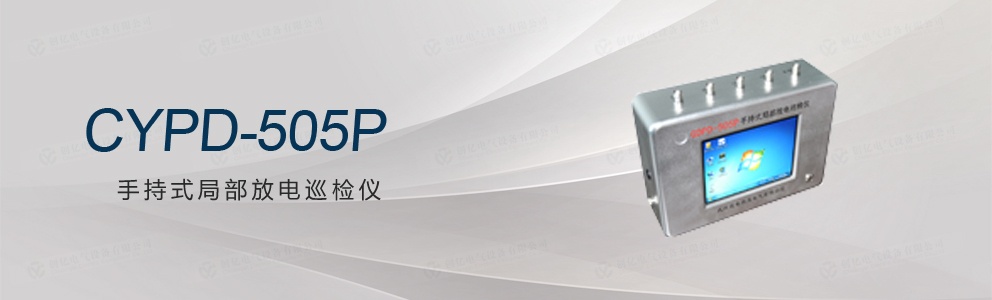

CYPD-505P手持式局部放电巡检仪可配合使用特高频传感器、TEV传感器、声电组合传感器、超声传感器和宽频带电流互感器（HFCT）在线检测变压器、高压开关柜、GIS、电缆接头等高压设备的局部放电情况。携带方便、测量快速，抗干扰能力强，便于现场使用。
其配置软件具有实时波形图、最大峰值显示、定位等功能，软件也可以详查分析某个相位波形，窗口随意放大和缩小，也可以对该段数据进行频谱分析，分析放电波形的频谱含量，使放电波形之间更具可比性，全面统计分析试验数据，减少试验中非稳定性因素对试验结果的影响。
本仪器采用自动或手动记录保存试验数据和瞬态放电波形，提供后期数据分析参考。
技术参数
| 技术特性 | |
| 通道数 | 2/4个电信号接口，1个外同步接口 |
| 采样率 | 最大200MSa/s |
| 采样精度 | 12bit |
| 量程范围 | 100dB |
| 量程切换 | 0-9共10档 |
| 频带范围 | 1Hz-60MHz |
| 本量程非线性误差 | 5% |
| 检测灵敏度 | ≥5pC（实验室条件下）；≥10pC（现场条件下） |
| 图谱显示方式 | 二维PPRS显示、三维PRPD显示、正弦显示、统计、频谱（AE）5种显示 |
| 电源模式 | 内置锂电池/AC 220V |
| 显示 | |
| 显示屏 | 6.5寸 TFT真彩色触摸液晶显示屏 |
| 分辨率 | 640×480 |
| 存储 | |
| 物理存储 | 4GB |
| 硬盘 | 32G固态硬盘 用于存储试验记录及试验数据 |
| 接口 | |
| RS232*1 | 用于与PC机同步传输接口 |
| USB*2 | 可外接鼠标键盘，以及外接移动存储设备 |
| 电源模式 | 电池供电（16.8V锂电池）+外置电源（220V AC） |
| 电信号接口 | 外同步接口 |
| E-Trig接口 | 用于连接网络 |
| 网口*1 | 电池供电（16.8V锂电池）+外置电源（220V AC） |
| 接地钮/TD> | 外部接地用 |
| 通用说明 | |
| CPU | 主频1.6GHz |
| 系统 | WIN7 |
| 使用环境温度 | -20℃至60℃ |
| 存储环境温度 | -20℃至85℃ |
| 尺寸 | 280*190*80 mm |
| 重量 | 3.5kg |
| 配置清单 | |
| 1.主机 | 用于信号采集、波形显示、数据处理、存储 |
| 2.超声波传感器 | 用于测量局部放电产生的超声波信号 |
| 检测频带 | 20～200kHz |
| 灵敏度 | ≤10 pC |
| 增益 | 40dB |
| 3.超高频传感器（UHF） | 用于测量GIS中局部放电产生的超高频信号 |
| 检测频率 | 300～1500MHz |
| 4.HFCT（高频电流互感器）（UHF） | 用于测量设备接地线中通过的局部放电信号 |
| 检测波段 | 500kHz～30MHz |
| 检测灵敏度 | 10pC |
| 5.复合式传感器 | 用于测量开关柜等高压设备局部放电、定位 |
| 1）TEV传感器（集成在复合式传感器中） | 用于测量开关柜等高压设备局部放电 |
| 信号采集 | 电容式 |
| 检测频率 | 3～100MHz |
| 测量范围 | 0～60dB |
| 2）超声波传感器（集成在复合式传感器中） | 用于测量开关柜等高压设备局部定位 |
| 中心频率 | 40kHz |
| 灵敏度 | ≤10 pC |
