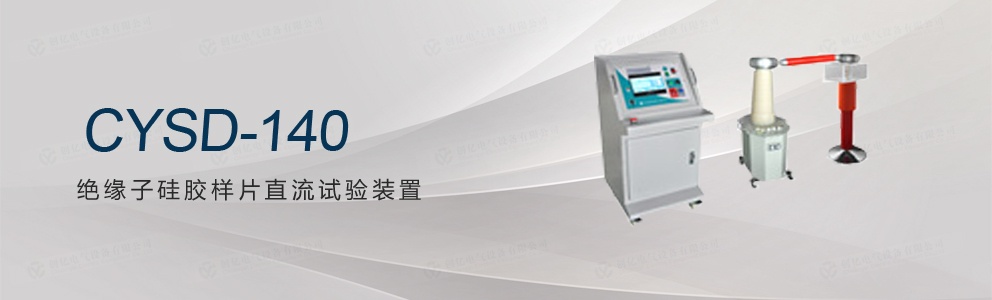

CYSD-140绝缘子硅胶样片直流试验装置

当前位置：首页 > 仪器设备 > 绝缘子、避雷器测试设备同时按ctrl和D键，收藏该产品

点击:

产品概述

试验装置主要适用于固体绝缘材料（如：塑料、橡胶、层压材料、薄膜、树脂、云母、陶瓷、玻璃、绝缘漆等绝缘材料及绝缘件）在工频电压或直流电压下击穿强度和耐电压的测试。

本装置的电子控制系统是通过PLC控制，数据采集方式通过光电隔离，有效解决试验过程中的抗干扰问题，人机操作使用方便，能够实时显示动态曲线。

技术特点

标配7寸（选配10寸高清屏）彩色液晶显示器、可编程控制器PLC自动化电气控制。

高压电压、高压电流（选配智能高流表监测）、低压电压、低压电流同步隔离采集，采用高精度传感器和高性能采集芯片。

人机界面采用全触控和部分键控操作方式，智能化工作过程，任选自动方式和手动方式。

独立界面显示高压电压、高压电流（选配智能高流表无线读入）、低压电压、低压电流，时间及耐压结果，高压曲线动态显示，显示直观明了。

完善的过压、过流保护、闪络保护，自设定输出电压、高压电流上限（选配智能高流表监测、脱扣）、低压电流上限和计时时间。

具有回零检测功能，自动回零后才可进行试验，安全可靠。

具有8000条/3个月的本机存储空间，提供USB接口数据导出到外部U盘。

逼近式调压算法，到达设定电压后自动耐压计时，计时结束后自动降压回零。

超过设定低压电流时，自动切断电压输出，降压回零，超过设定高压电流时，高压分合装置（选配智能高流表监测、脱扣）能分断被试品，继续试验，超过闪络保护值后，自动降压回零保护。

软硬件抗干扰设计，多种抗干扰手段，适应恶劣电磁环境。

自动错误诊断，易于发现和解决问题，设备维护简洁、维修方便。

可选配以太网远程同屏控制（选配10寸高清屏）、门联锁警灯警铃等。

技术指标

输入电压：AC220V±10% 50Hz±1

低压输出：AC 0～220V

输出电流：50A（Max）

输出容量：10kVA

高压输出：DC0～140kV

计时范围：0～900s

环境温度：－20℃～50℃

电压精度 ≤1% (F.S)

电流精度 ≤1% (F.S)
