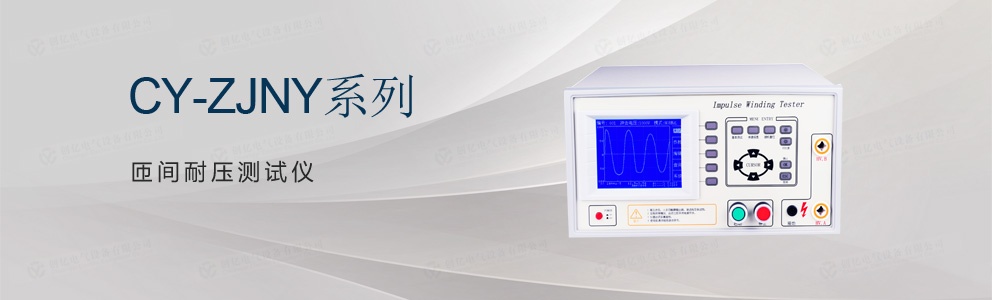

CY-ZJNY 系列匝间耐压测试仪是高效的、非破坏性的对有线圈绕组的部件进行电气试验。其原理是对标准线圈绕组和被测试绕组施加相同的脉冲电压，比较两者的瞬态波形，以测试被测线圈的品质。瞬态波形也就是线圈内发生的衰减振荡的波形，他可同时判断该绕组的电感、品质因素、绕组的圈数差及匝间短路情况，在有铁芯的情况下，还可以判断其材质的差别等。在施加高压脉冲的情况下，电晕放电的发生还可以对绝缘不良进行判断。总之，标志线圈品质的各个要素，可以在极短时间内检查完成。
本厂生产的CY-ZJNY 系列匝间耐压测试仪，采用专利技术的高稳定性高压冲击电源，大幅提高了仪器测试准确度。仪器通过微型计算机技术把波形的各种参数量化处理，再用直观的波形进行显示和判断，操作简单，判断准确，自动化程度高。该仪器体积小，重量轻，便于携带。
|
型 号 |
CY-ZJNY |
|
|
脉冲电压范围 |
500V~5KV |
|
|
脉冲电压精度 |
±5%±25V |
|
|
脉冲电压步进 |
100V |
|
|
最小测试电感量 |
20uH |
|
|
高压源控制 |
开关电源由MCU控制 |
|
|
冲击次数 |
单次EXT（含多次1~99次）、连续INT |
|
|
触发方式 |
手控Manual、脚控Foot control、 |
|
|
检测判断模式 |
面积；面积差；电晕放电量；相位 |
|
|
重复精度 |
面积±1%；面积差±1% |
|
|
声响方式 |
不合格声响；合格声响；静音；混合声响 |
|
|
存储波形能力 |
100个波形及其参数 |
|
|
液晶显示 |
分辨率：320×240；5.1英寸；蓝底白字 |
|
|
功率 |
40W |
50W |
|
电源输入 |
220VAC±10% 50Hz±5% |
|
|
重量 |
约6.5Kg |
约10Kg |
|
尺寸 |
395(W)×180(H)×353(D) |
|
|
环境条件 |
使用温度：10℃——30℃；使用湿度：20%——80%RH |
|
|
存储温度： 5℃——40℃：存储湿度： 5%——90%RH |
||
|
特殊功能及参数 |
按用户要求定制 |
|
