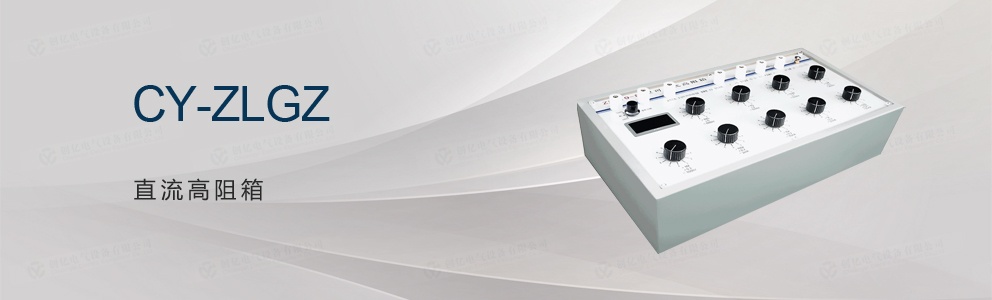

CY-ZLGZ 直流高阻箱

点击:

产品概括

CY-ZLGZ 直流高阻箱是检定绝缘电阻表（兆欧表）的标准器具。测量上限为10GΩ，是国内同类产品中欧姆值的。本装置设计有独立的泄漏屏蔽端钮，在测量过程中无明显不稳定及短路、开路现象。本装置满足JJG622-97绝缘电阻表检定规程和JJG166-93直流电阻器的要求，也可作为检定数字式兆欧表、绝缘电阻测试仪的标准，还可作为直流标准高值电阻箱使用。具有较长的技术寿命。本装置采用专利滚动式高压开关，转动10万次后，接触电阻仍可满足要求。具有很长的机械寿命。

产品特点

外形尺寸：442mm×270mm×145mm
重量：＜5kg
高压高阻箱的电路与测试用参考接地点之间，应能承受频率为45～65Hz的实际正弦交流电压6kV并历时1min的试验，而不出现击穿与飞弧现象。
高压高阻箱的电路与电路无电气连接的任何其它外部金属间的绝缘电阻，在标称电压下测得的电阻值不小于5TΩ。

产品参数

1.高压高阻箱的准确度等级及工作电压（电流）

阻值	10GΩ	×1GΩ	×100MΩ	×10MΩ	×1MΩ
准确度等级	2	2	1	0.5	0.2
标称电压	2500V	2500V	2500V	1500V	800V

阻值	×100kΩ	×10kΩ	×1kΩ	×100Ω
准确度等级	0.2	0.2	0.2	0.2
标称电流	0.8mA	8mA	20mA	50mA

影响量别	标称使用范围	允许的变差
环境温度	18～28℃	a/2 %
相对湿度	25～75%	≤10GΩ a/2 % ＞10GΩ a%
工作电压	（1～1/5）标称电压	≤10GΩ a/2 % ＞10GΩ a%

2. 使用环境条件

2.1 参考温度范围：20～25℃

2.2 标称使用温度范围：18～28℃

2.3 参考湿度范围：40～60%

2.4 标称使用湿度范围：25～75%

3. 变差极限：在参考条件下，由单一影响量发生变化所引起的变差

★　a 为高压高阻箱电阻盘准确度等级
