产品概述

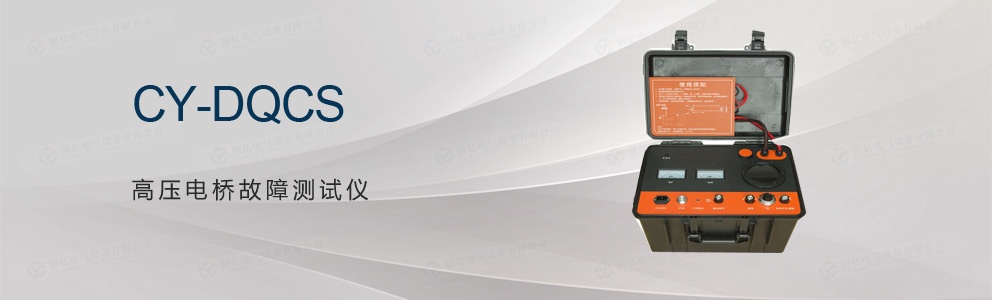

高压电桥故障测试仪是基于MURRAY电桥原理而设计，适用于敷设后各种电线电缆的击穿点及没有击穿但绝缘电阻值偏低的缺陷点的定位，及高压电缆外护套故障的定位。当然，也可用于电缆厂内各种线缆的缺陷点定位。

设备采用开关电源构成高压恒流源，空载电压-15000V，短路电流50mA。采用高灵敏度放大器及检流计指示平衡，与比例电位器构成平衡电桥，整体置于高电位。测试线为特别设计的双芯高压橡皮电缆，采用四端电阻测量法避免了引线电阻引入的误差，面板上操作钮处于地电位，通过绝缘杆操作电桥。高压恒流源和电桥集成在一个便携式工业塑料机箱内。因此，该设备电压高、重量轻、操作方便、使用安全。

产品特点

• 设备功能多样，不仅可以进行故障定位，还可进行故障点烧穿、直流耐压试验，性能稳定；

• 测试电压高、电流大，抗干扰能力强，不受环境影响；

• 结构紧凑、重量轻、操作方便，测试部分与高压源空间隔离处理，使用安全。

产品参数
