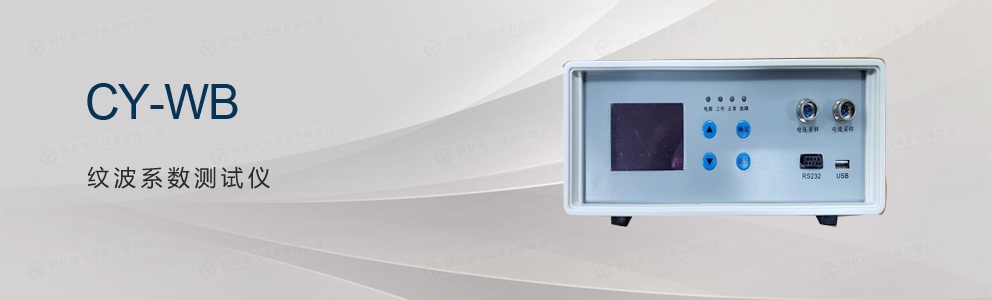

产品概述

根据DL/T 724-2000《电力系统用蓄电池直流电源装置运行与维护技术规程》及国家电网公司二00五年颁布的《国家电网公司十八项电网重大反事故措施》防止直流系统事故的明确规定及技术要求，都对直流电源装置的稳压精度、稳流精度及纹波系数等作了具体要求，所有这些规程、文件充分说明了我国电力运行管理部门对电力直流电源装置的安全、稳定运行及其日常维护十分重视。电力运行实践证明，随着直流电源装置运行时间的推移，特别是投运1-3年后，其技术指标都会发生偏移，普遍的问题是：充电机指标下降，造成稳压精度、稳流精度及纹波系数超标、蓄电池容量下降。而目前国内的直流电源检测设备的都不够完善，使得现场检修人员无法确认设备的指标是否满足要求，也就无法解决以上出现的问题，直接威胁电网的安全运行。鉴于此，我公司结合电力生产实践，率先研制成了一套纹波系数测试仪，具有精度高、性能稳定、操作便捷、体积小、重量轻等优点。机构上采用一体化设计。本产品广泛应用于电力、通讯等行业，是直流电源装置日常检测维护的必备工具。

产品特性

装置MCU采用STM32系列，32位闪存微控制器基于突破性的ARM Cortex-M3 内核，升性能的同时又提高了代码密度的 Thumb-2指令集，大幅度提高的中断响应，而且所有新功能都同时具有业界最优的功耗水平。
装置采用高精度电流传感器作为信号采集单元，电压采样采用高精度的进口模数转换芯片，计算准确。
装置采用高精度电流传感器作为信号采集单元，电压采样采用高精度的进口模数转换芯片，计算准确。
该装置在设计上采用一体化组合结构，体积小、重量轻、方便车载运输、人员提携及在各变电站移动检测。

产品参数

1、使用环境

环境温度：-20℃～+50℃

相对湿度：≤95%

工作电源：AC220±15V  50Hz

2、技术指标

测试项目 范围 分辨率 精度

直流电压 0-300V 0.01V <0.1%

直流电流 ±200A 0.01A <1%

纹波峰值电压 0-20V 0.01V <5%

纹波有效值电压 0-10V 0.01V <2%

显示分辨率：320×240

屏幕尺寸：2.8英寸TFT

电压波形显示时间：12S

电流波形显示时间：12S

数据存储：1000条

3、外形参数

总 质 量：2.5kg

外形尺寸：250mm*250mm*110mm
