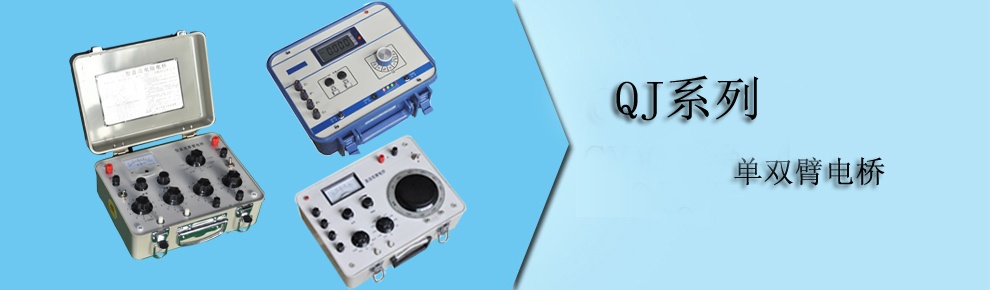

QJ系列单双臂电桥

点击:

产品概述

QJ-23A：具有内附检流计和电池盒，整个测量机构装在金属外壳内,轻巧且便于携带,用于测量1Ω～11.11MΩ范围内的直流电阻，适宜在实验室及现场使用。

QJ-DQ-44：按照中华人民共和国国家标准GB3930—83《测量电阻用直流电桥》所规定的有关技术要求制造。全量程由五个量限和步进读数盘及滑线读数盘组成。能内附工作电源，并内附集成电路检流计，故不需其它附件即可进行测量工作，适用于工矿企业、实验室或车间现场及野外工地，对直流低值电阻作准确测量。具有体积小、测量迅速、使用和携带方便等优点。为了配合外接高灵敏度检流计及大容量电源需要，电桥有外接检流计接线端钮和外接电源接线端钮。内附检流计抗震强度高，读数清晰，灵敏度可以调节。集成电路放大器稳定性好，输入阻抗高，使用电压范围宽（7V～9V），工作电流小，电池使用寿命长（1节6F22—9V电池，可连续不间断工作10小时以上）。

QJ-57：内附晶体管检流计和内附工作电源，具有五个十进制测量读数盘，全量程由七个分量程组成。不需要任何附件即可进行测量，适合实验室、车间生产线或野外工地，高精度测量直流中值和低值电阻，体积小巧、使用方便。主要用途有：

对金属杆棒、板材或电缆、导线等电阻率的测定；

电流汇流排，金属壳体焊接质量的测定；

对低阻标准器、大电流分流器、功率型电阻器等的校验和调整；

开关、电器接触电阻的测量；

电机、变压器绕组的直流电阻测量和温升试验等。

QJ-83: 采用大规模集成电路4 1/2液晶显示器，精密A/D转换技术，采用携带式结构，内附电池供电，精度高，功耗低，测速快，操作简便，适合于工矿企业作现场测试中高值电阻。

QJ-84B: 在原CY-DQ-84和CY-DQ-44的基础上作了以下改进：1、采用LCD显示以适应室外强光下使用；2、使用交、直流供电形式，以便野外或无市电的场合使用。

QJ-445A：是CY-DQ-44直流双臂电桥的数字化产品，专供各种小电阻（例如导线电阻、焊缝电阻、继电器接触器的接触电阻等）的精密测量，也可用来测量工矿企业的配电变压器及中小型电机绕组的直流电阻。本产品采用大规模集成电路和4 1/2位液晶显示器，便携式结构设计，具有读数直观、清晰，测量速度快，体积小，便于携带等特点，较SQJ44有较大改进的是：内附标准电阻不论任何场合，均可方便地对产品进行校验，以确认测量结果的可靠性。

QJ-S44：是CY44型直流双臂电桥的数字化产品，专供各种直流小电阻的精密测量，完全可以取代0.1级、0.2级直流双臂电桥，特别适合于工矿企业作现场测试低值电阻，本产品采用大规模集成电路和41/2位液晶显示器，精密A/D转换技术，采用便携式结构，可交直流供电，精度高、功耗低、测速快，操作简便。

产品参数

使用环境

	温度参考值	温度标称使用范围	湿度参考值	湿度标称使用范围
QJ-23A	20±1.5℃	5～35℃	40%～60%	25%～75%
QJ-44	20±1.5℃	5～35℃	40%～60%	25%～75%
QJ-57	20±1.5℃	20±5℃	40%～60%	25%～75%
QJ-83	5～40℃	5～40℃	≤80％	25%～75%
QJ-84B	5~40℃	5～35℃	≤80%	25%～75%
QJ-445A	20±1.5℃	5～35℃	≤80%	25%～75%
QJ-S44	20±1.5℃	5～35℃	≤80%	25%～75%

量程

QJ-23A：

量程倍率	有效量程	等级指数（%）	电源电压	基准值R_N （Ω）
×0.001	1Ω—11.11Ω	0.5	3V	10
×0.01	10Ω—111.1Ω	0.2		10²
×0.1	100Ω—1111Ω	0.1		10³
×1	1KΩ—11.11KΩ		6V	10⁴
×10	10KΩ—111.1KΩ		6V	10⁵
×100	100KΩ—1111KΩ	0.2	15V	10⁶
×1000	1MΩ—11.11MΩ	0.5	15V	10⁷

准确度等级：0.1级

总有效量程：1Ω～11110000Ω

允许误差极限为：

Elim=±a%（—— +X）

式中：a——等级指数

X——标度盘示值，Ω

RN——基准值，Ω

内附检流计具有足够的灵敏度，在各量限内，当读数盘变化a%，检流计指计偏离零位不小于1mm，如要提高测量精度可外接检流计。

电桥的工作电源为3V、6V、15V三档（内附工作电源为1.5V[R20]1号电池二节串联），测量时可根据表一规定选择工作电源。内附集成电路检流计工作电源为9V（6F22迭层电池一节）。

仪器外形尺寸：230mm×200mm×120mm

仪器重量：<3kg

QJ-44：

量程因素	有效量程（Ω）	等级指数（%）	基准值R_N （Ω）
×100	1～11	0.2	10
×10	0.1～1.1	0.2	1
×1	0.01～0.11	0.2	0.1
×0.1	0.001～0.011	0.5	0.01
×0.01	0.0001～0.0011	1	0.001

准确度等级：0.2级

总有效量程：0.0001～11Ω（分五个量程）

在参考的温度和参考相对湿度的条件下，电桥各量限的允许误差极限为：

Elim=±C % —— +X）

式中：Elim——允许极限误差，Ω

C——等级指数

X——标度盘示值，Ω

RN——基准值，Ω

相对湿度在参考条件下，温度超过参考温度范围，

但在标称使用范围之内，由于温度变化引起的附加误差不应超过相应一个等级指数值。

温度在参考条件下，湿度超过参考相对湿度范围，但在标称使用相对湿度范围之内，由于湿度变化引起的附加误差不应超过相应一个等级指数值的20%。

内附集成电路检流计，灵敏度可以调节。在测量0.01～11Ω范围内，在规定的电压下，当被测量电阻变化允许一个极限误差时，指零仪的偏转大于等于一个分格，就能满足测量准确度的要求。灵敏度不能过高，否则电桥不易平衡，使测量时间过长。

电桥的工作电源为1.5V～2V（内附电源1.5V[R20]一号电池5节并联），集成电路检流计工作电源为6F22—9V（1节）

仪器外形尺寸：320mm×260mm×160mm

仪器重量：<5kg

QJ-57：

倍率(R_S)	有效量程（Ω）	等级指数(%)	基准值（R_N）
×1000	1000～1111.1	0.05	1000
×100	100～111.1	0.05	100
×10	10～11.111	0.05	10
×1	1～1.1111	0.05	1
×0.1	0.1～0.11111	0.05	0.1
×0.01	0.01～0.011111	0.2	0.01
×0.001	0.001～0.0011111	2	0.001

准确度等级：0.05级

总有效量程：0.0001Ω～1111.1Ω

最高分辨力：0.01μΩ

允许误差极限为：

Elim＝±a%（ X/RN + X）

式中：a— 等级指数

X—标度盘示值（Ω）

RN—基准值（Ω）

内附检流计具有足够的灵敏度，在各量程内（0.01～1111.1Ω），当读数盘变化0.05%，检流计指针偏格不小于1分格，其它量程灵敏度达不到时，可外接检流计。

电桥的工作电源为1.5V~2V（内附工作电源为1.5V ,1＃电池5节并联），内附检流计工作电源为9V叠层电池。

仪器外形尺寸：320×260×160mm

仪器重量：<5kg

QJ-83：

量程	有效测量范围	分辨力	基本误差
20Ω	1---19.999Ω	0.001Ω	±(0.1％读数＋0.05％满度)
200Ω	20---199.99Ω	0.01Ω	±(0.05％读数＋0.02％满度)
2KΩ	0.2---1.9999KΩ	0.1Ω	±(0.05％读数＋0.02％满度)
20KΩ	2---19.999KΩ	1Ω	±(0.05％读数＋0.02％满度)
200KΩ	20---199.99KΩ	10Ω	±(0.05％读数＋0.02％满度)
2MΩ	0.2---1.9999MΩ	100Ω	±(0.1％读数＋0.02％满度)
20MΩ	2---19.999MΩ	1000Ω	±(0.10％读数＋0.04％满度)

电源：由6节1#电池，组成4.5V电压供电

电池欠压指示：电池电压小于等于3.6V，即每节电池电压小于1.2V，

面板指示灯亮

过量程指示：过量程时显示 “0000”并闪烁

测量速度：每秒2～3次

使用环境：环境温度：5～40℃ 相对湿度：≤80％

外形尺寸： 240（宽）×320（长）×160（高）mm

重量：约3.5Kg

QJ-84B:

量程	测量范围	分辨力	基准误差极限
20mΩ	0~19.999mΩ	1μΩ	±（0.4％读数＋0.1％满度）
200mΩ	0~199.99mΩ	10μΩ	±（0.1％读数＋0.05％满度）
2Ω	0~1.9999Ω	100μΩ	±（0.05％读数＋0.02％满度）
20Ω	0~19.999Ω	1mΩ	±（0.05％读数＋0.02％满度）
200Ω	0~199.99Ω	10mΩ	±（0.05％读数＋0.02满度）
2KΩ	0~1.9999KΩ	100mΩ	±（0.05％读数＋0.02％满度）
20KΩ	0~19.999KΩ	1Ω	±（0.05％读数＋0.02％满度）

供电电源：AC 220V 或 6节1#电池。

外形尺寸：320*250*160mm 重量：4.7Kg（不含电池）

QJ-445A：

量程	测量范围	分辨力	基准误差极限
2mΩ	0.1μΩ～1.9999 mΩ	0.1μΩ	±(0.5%读数+0.2%满度)
20mΩ	1μΩ～19.999 mΩ	1μΩ	±(0.2%读数+0.05%满度)
200mΩ	10μΩ～199.99 mΩ	10μΩ	±(0.1%读数+0.02%满度)
2Ω	100μΩ～1.9999Ω	100μΩ	±(0.1%读数+0.02%满度)
20Ω	1 mΩ～19.999Ω	1 mΩ	±(0.1%读数+0.02%满度)
200Ω	10 mΩ～199.99Ω	10 mΩ	±(0.05%读数+0.02%满度)

供电电源：市电AC220V，50Hz

外形尺寸：

240（深）×320（宽）×160（高）mm

重量：约4kg

QJ-S44：

量程	测量范围	分辨力	基本误差
2mΩ	1μΩ-1.9999mΩ	1μΩ	±（0.5%读数+0.2%满度）
20mΩ	1μΩ-19.999mΩ	1μΩ	±（0.2%读数+0.05满度）
200mΩ	10μΩ-199.99mΩ	10μΩ	±（0.1%读数+0.02%满度）
2Ω	0.1mΩ-1.9999Ω	0.1mΩ	±（0.1%读数+0.02%满度）
20Ω	1mΩ-19.999Ω	1mΩ	±（0.1%读数+0.02%满度）

过量程指示：过量程时显示0000并闪烁

供电电源：市电AC220V或电池（1号电池六节）

测量速度：每秒2~3次

外形尺寸： 240（深）×320（宽）×160（高）mm

重量：约4kg。
