电力系统中的直流系统接地故障是一种易发生且对电力系统危害性较大的故障。无论是正极接地或者负极接地，都可能造成保护误动或者保护拒动，危害电力系统正常运行。《中华人民共和国电力行业标准DL /T856－2004》 规定了不同直流系统接地故障的整定值，当直流系统接地阻抗低于该阻值时，表示系统已经处于故障运行状态，需及时处理。而直流系统中的交流串电故障则为直流系统中最为严重的接地情况，当直流系统中发生交流串电故障后，极有可能造成保护的误动作，危害巨大。

根据最新直流系统安全规定，当直流系统发生交流串电故障后，直流绝缘监测装置需及时发出告警信号，并记录故障发生的时间。而现有的直流系统绝缘监测装置均未对交流串电故障提供有效的解决方法，导致直流系统发生交流串电故障后维护人员不能及时处理，危害直流系统的安全。

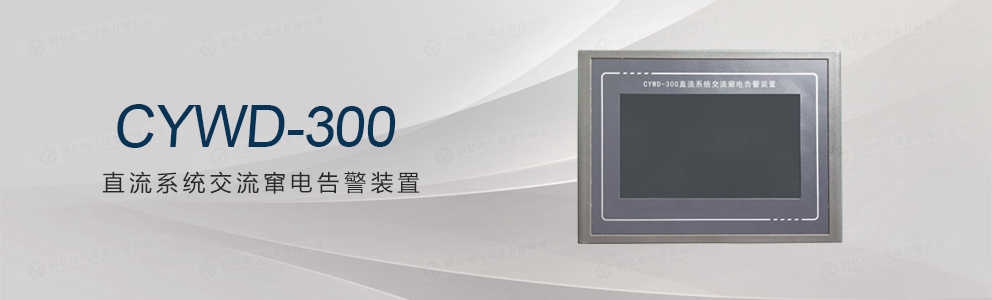

为此，我公司开发出了直流系统交流窜电告警装置，该模块可以在不改变原直流系统绝缘监测装置的情况下新增直流系统中交流串电故障的特征分析、直流系统中交直流有效值分量的提取显示、以及实现交流窜入直流的测记告警功能。一旦发生交流串电事故立刻告知维护人员交流窜电电压大小即发生窜电的回路。为直流系统交流窜电故障提供了快速有效的解决方案。

• 交直流电压实时监测功能：装置可实时监控系统母线对地电压，包括系统电压，正对地电压，负对地电压及交流窜电电压并实时显示；
• 参数设置功能：装置可通过按键设置各种告警门限值，包括系统电压高越限值、系统电压低越限值、交流窜电电压告警门限值；
• 告警历史数据存储及查看功能：当直流系统中交流窜入电压高于交流窜电告警门限值时，该告警电压及告警时间将被保存，并可随时查看；
• 声光告警及无源触点输出告警功能：当直流系统中发生交流窜电故障后装置会发出声光报警，并可通过无源触点输出告警信号；
• 数据上传功能：装置可通过RS232或RS485接口将实时监测数据及历史告警记录数据上传到上位机系统。
• 历史数据动态存储：装置采用动态数据存储技术，当被测系统窜入交流电压发生变化时即进行存储，方便查看交流窜电变化规律。
• 高安全性高可靠性：所有采样单元均采用隔离设计，设备故障不影响直流系统正常的运行。软件和监控芯片双重抗干扰设计，能保证在强电干扰环境下长时间稳定运行。

1.使用环境

环境温度：-20℃～+50℃

相对湿度：≤95%

工作电源：DC96—300V

2.技术指标

显示分辨率：800×600

屏幕尺寸：5寸彩色触摸屏

数据存储条数：200条

无源触点容量：DC220V/2A

数据上传接口：RS232/RS485
