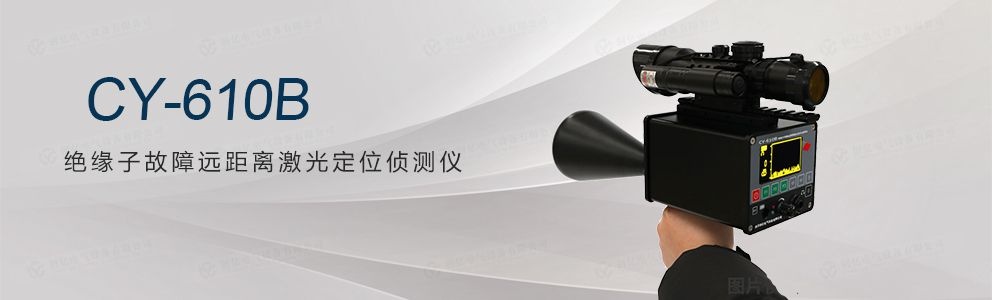

CY-610B 绝缘子故障远距离激光定位侦测仪

当前位置：首页 > 仪器设备 > 绝缘子、避雷器测试设备同时按ctrl和D键，收藏该产品

CY-610B 绝缘子故障远距离激光定位侦测仪

点击:

产品概述

高压配电网及输变电设备常因绝缘子劣化而发生闪络、接地或瓷瓶爆破等故障，影响生产和人身安全。及时发现和排除绝缘子故障，对高压输变电线路的安全连续运行有着极大的重要性。目前常用的检测方法有以下几种：

火花叉法：是目前常用的检测方法，该方法是根据火花叉与绝缘子接触是否产生放电来判断绝缘子好坏。
小球放电法：是目前较常用的检测方法。该方法是通过测量绝缘子两端的小球产生放电时的距离来分析绝缘子的电压分布，从而判断被测绝缘子是否正常。这种方法要频繁调整小球距离，误判率较大。
红外热像仪法：是目前比较先进的检测方法。它是利用绝缘子表面的热效应原理进行在线检测的。这种方法对涂有半导体釉的防污绝缘子非常有效。因为此类绝缘子在线带电运行时，正常绝缘子的表面电流较大，温升较高，而劣质绝缘子的表面温度比正常绝缘子低好几度，用红外热像仪易于识别。但对于玻璃绝缘子或普通釉的瓷绝缘子，其正常表面温度比劣质绝缘子表面温度仅相差1℃左右，在复杂的气候条件和现场环境下，测量及其困难，精度难以保证。
绝缘电阻法也是较先进的检测方法：它是通过电流传感器测得流经绝缘子两端的泄露电流后，再以无线通讯的方式将测量结果传输到信息处理中心进行信息集中处理，从而实现对绝缘子的遥测。但是该法存在的一个重大缺陷在于要在每一串绝缘子上安装一套检测装置，成本过高在实际使用中用户是难以承受的，且装置的维护检修须停电才能进行。
还有激光多谱勒振动法是利用已开裂绝缘子的振动中心频率与正常时不同的特点，通过外力如敲击铁塔或将超声波发生器所产生的超声波，用抛物型反射镜对准被测绝缘子或用激光源对准被测绝缘子，以激起绝缘子的微小振动，然后将激光多谱勒仪发出的激光对准被测的绝缘子，根据对反射回来的信号的频谱的分析，从而获得该绝缘子的振动中心频率值，据此判断该绝缘子的好坏。但是由于该仪器对未开裂的绝缘子检测无效的问题以及体积庞大、笨重，使用及维修复杂、造价高等缺点，限制了它的适用范围。
超声法：局部放电的声波辐射出现在整个声谱范围中。听声音是可能的，但要取决于个人的听觉能力。使用仪器来检测声谱中的超声波具有几个优点：仪器比人耳更灵敏，与操作员无关，而且在声频以上的频率更具方向性。此外，利用仪器检测超声波可以去除环境中无用的噪声，从而实现更精准的定位。

产品特点

检测带电运行绝缘子不明闪络故障（多次跳闸合闸）。
合成绝缘子故障。
高压接头氧化放电侦测。
高压设备刀闸接触不良放电侦测。
电晕放电侦测。
污闪侦测。

技术参数

（一）主机

1. 灵敏度：

①　放电形式：针尖拉弧放电放电间歇：4mm

②　交流10KV 距离18M

③　交流35KV 距离25M

④　交流110KV 距离50M

⑤　交流220-500KV 距离50M

2. 工作电压：7.4V（2节锂离子电池）

3. 激光：

①　输出波长：650nm 光束发散度：0.4mard

②　输出功率：≤50mw 外形尺寸：16×0mm

4. 高频传感器：

①　中心频率fo： 40KHz±2Hz

②　中心电容Co：2500±20%PF

③　使用温度：-20～60℃

（二）耳机

1. 额定阻抗Z：125Ω

2. 频率范围：100Hz-10KHz

3. 灵敏度：（1W/1m）60dB

（三）充电器

1. 输入电压：AC220V±10%

2. 输入频率：50Hz±5%

3. 输出直流电压：DC 8.4V

4. 电流：5A

（四）工作环境

1. 湿度工作范围：（0～100）%RH

2. 温度工作范围：-30～60℃
