概述：

随着国内变电站电压等级的逐步提高，目前电力部门SF6高压断路器的使用量大约以15%/年的速度增长，在高压、超高压及特高压开关领域，SF6气体几乎成为唯一的绝缘和灭弧介质，但SF6高压开关大多是安装在室内，空气流动较为缓慢，一旦SF6气体发生泄露，容易造成局部缺氧，致使工作人员因缺氧窒息，对人员生命安全造成极大的安全隐患。因为绝缘程度降低，同时也对高压断路器的灭弧效果极大程度的降低，对断路器本体造成损坏。因此一旦发现SF6气体发生泄露，就必须采取相应的措施，准确寻找到泄漏点，对泄漏点进行修复，及时消除高压断路器的安全隐患。

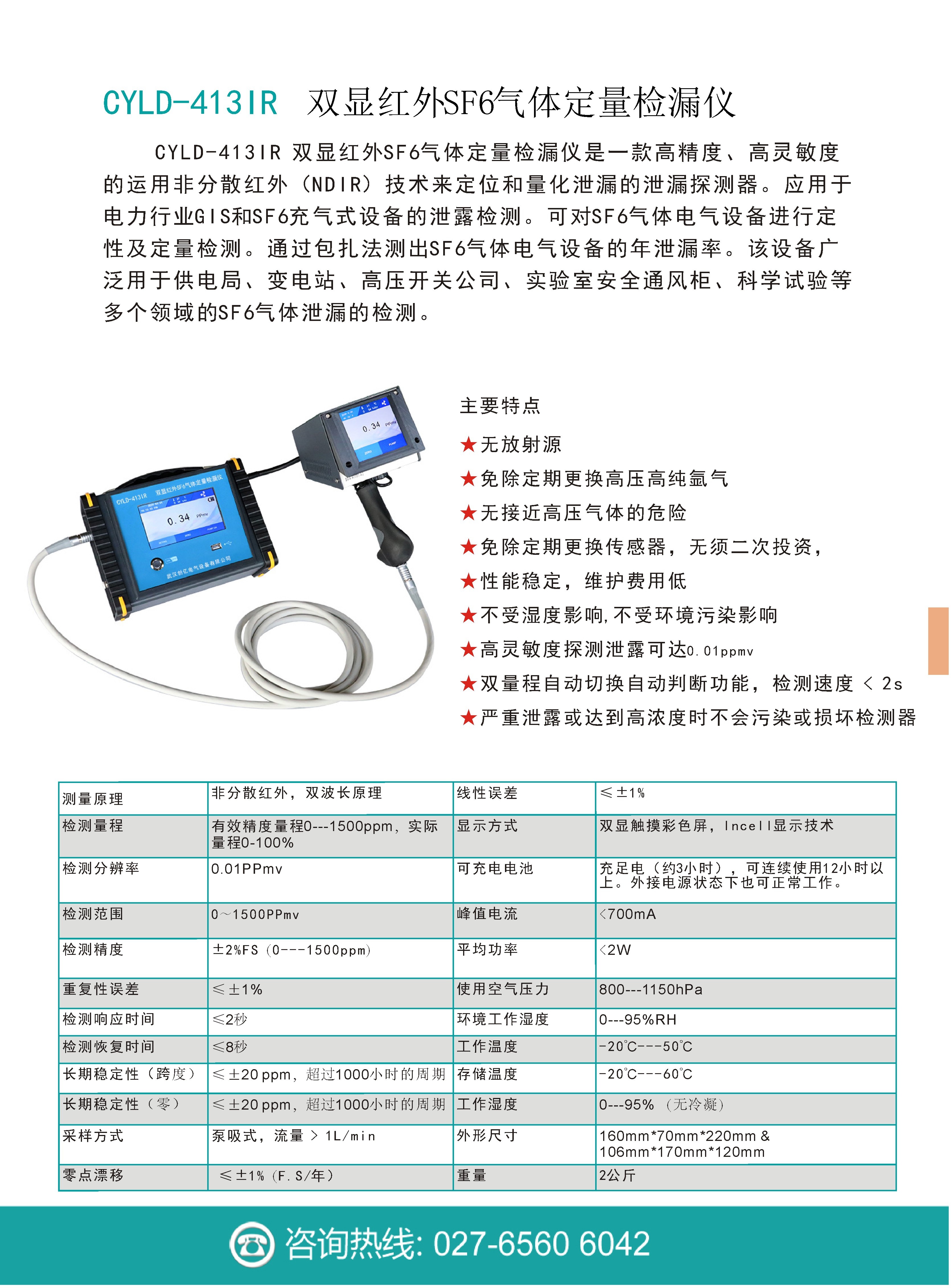

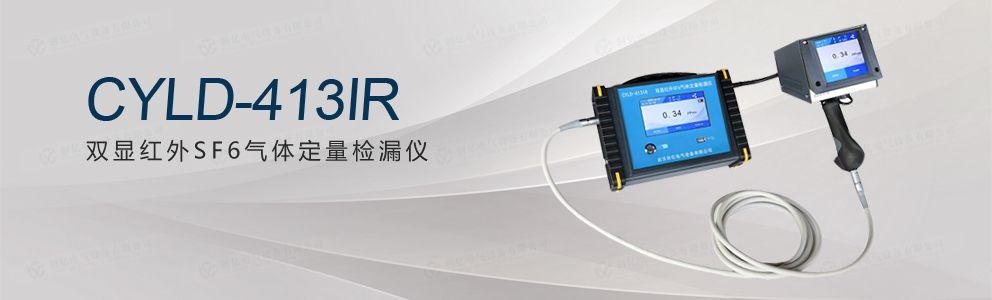

CYLD-413IR双显红外SF6气体定量检漏仪是一款高精度、高灵敏度的运用非分散红外（NDIR）技术来定位和量化泄漏的泄漏探测器。主要应用于电力行业GIS和SF6充气式设备的泄露检测。可对SF6气体电气设备进行定性及定量检测。通过包扎法测出SF6气体电气设备的年泄漏率。同时该设备广泛用于供电局、变电站、高压开关公司、实验室安全通风柜、科学试验等多个领域的SF6气体泄漏的检测。



　　技术特点：

　　1. 能对SF6电气设备的泄露进行定性及定量的检测

　　2. 能准确定位SF6气体电气设备的泄露故障点

　　3. 同屏SF6浓度值、温湿度值、电池指示、时间、膜片泵状态等多参数呈现

　　4. 独具匠心的操作界面，简洁实用的人机的交互方式，给用户良好的视觉享受

　　5. 采用非分散红外（NDIR）技术，德国原装进口世界顶尖品牌传感器

　　6. 测试速度快，3s即可达到数据稳定状态，数据重复性好

　　7. 带温度和压力补偿，可完美实现不同温度和压强环境下对气体浓度的补偿

　　8. SF6气体单一响应，对其它任何气体不响应，不会出现误报情况

　　9. 非气体接触测量特性能保证任何浓度下都不会出现传感器中毒现象

　　10. 传感器恒温室，能保证传感器在任意环境温度下不发生温度漂移

　　11. 采用军工OLED显示屏，能保证强光直射条件下数据清晰可见

　　12. 秉承欧洲简洁低耗的设计理念，经过软硬件优化，内置锂电，超长待机

　　13. 产品体积小，可手持，也可以随身佩戴

　　14. 在进行现场检测工作时，操作人员可随身佩戴进行爬高工作

　　15. 改进了之前型号彩屏阳光下看不清的缺陷，更适合现场人员使用

　　16. 声光分段报警，保证现场操作人员在不需要看数据的条件下发现泄漏点

　　17. 测试管路可做长短任意调整，可根据实际情况选取合适的测量管路长度

　　18. 膜片泵吸采样方式，保证测试气路的密闭性

　　19. 采用俄罗斯军工皮卡汀尼扣件组，气囊式按摩防滑肩带，更舒适的体验感

　　20. 配有防滑手柄、蛇形探头以及防跌落腕带，保证用户使用方便安全

　　21. 配送手机微信电力计算小程序，用于年泄露率的计算，只需填写相关数据，自动计算出年泄漏率值，省去繁琐的人工操作

　　22. 外壳优选航空高强度、全屏蔽、超轻型全铝材质结构

　　23. 外包装采用高强度特殊工程塑料，防滑，防水，防尘，防爆

　　

　　技术指标：

　　1. 测量原理：非分散红外，双波长原理

　　2. 检测量程：0---100%

　　3. 检测分辨率：0.01PPmv

　　4. 精度范围：0～1500PPmv(高量程型)

　　5. 检测精度：±2%FS（0---1500PPmv）

　　6. 重复性误差：≤±1%

　　7. 极限灵敏度：0.01PPmv

　　8. 检测响应时间：≤2秒

　　9. 检测恢复时间：≤5秒

　　10. 长期稳定性（跨度）：≤±20ppm，超过1000小时的周期

　　11. 长期稳定性（零）：≤±20ppm，超过1000小时的周期

　　12. 采样方式:泵吸式，流量可达1L/min

　　13. 零点漂移：≤±1%（F.S/年）

　　14. 线性误差：≤±1%

　　15. 显示方式：双显、双触屏

　　16. 充足电（约3小时），可连续使用12小时以上。外接电源状态下也可正常工作

　　17. 峰值电流：<700mA

　　18. 平均功率：<2W

　　19. 使用空气压力：800---1150hPa

　　20. 环境工作湿度：0---95%RH

　　21. 工作温度：-20℃---50℃

　　22. 存储温度：-20℃---60℃

　　23. 工作湿度：0---95%（无冷凝）

　　24. 外形尺寸：160mm*70mm*220mm&106mm*170mm*120mm

　　25. 重量：2公斤
