概述

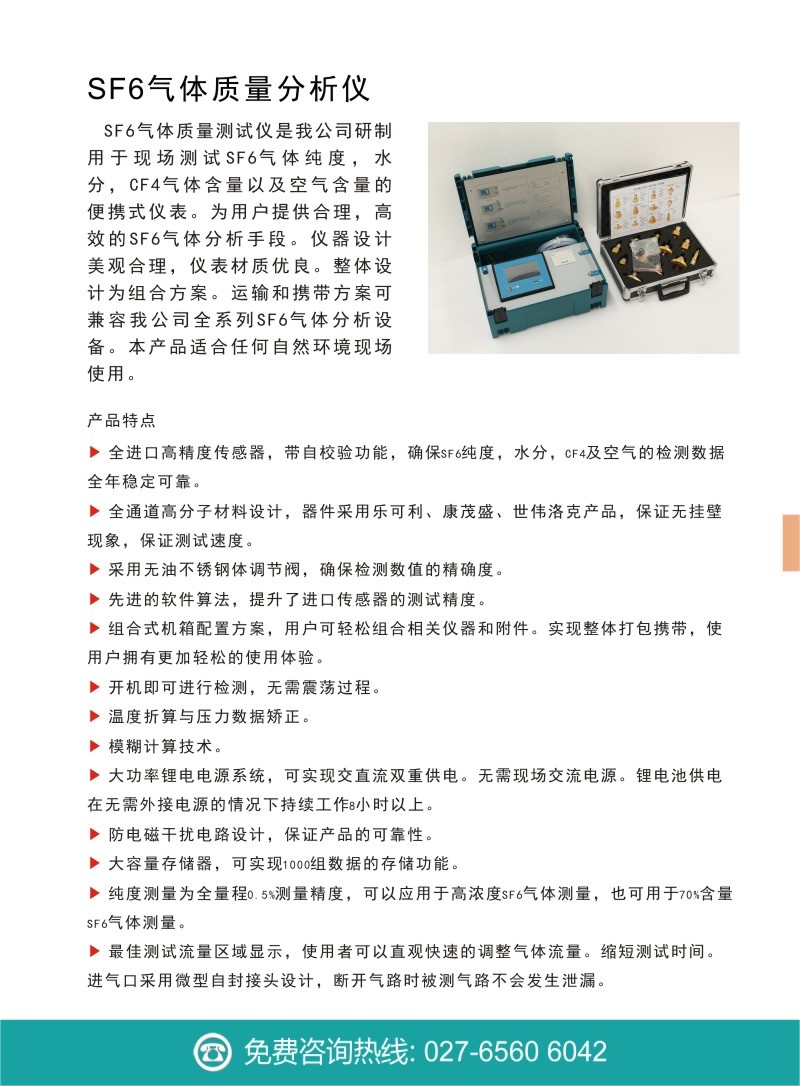

CYP-311CAW SF6气体质量测试仪是我公司研制用于现场测试SF6气体纯度，水分，CF4气体含量以及空气含量的便携式仪表。其核心器件采用欧洲传感器公司生产的红外原理（NDIR）SF6气体纯度测试传感器用于测试SF6气体的纯度，芬兰维萨拉生产的阻容传感器作为微量水分分析传感器，德国Smartgas公司生产的红外原理（NDIR）传感器作为SF6气体分解物CF4气体测试的感应原件，空气传感器采用itg技术，配合意法半导体专业硬件芯片及优秀的软件算法，诞生了我公司全新一代的SF6气体质量测试仪。

CYP-311CAW SF6气体质量测试仪为用户提供合理，高效的SF6气体分析手段。仪器设计美观合理，仪表材质优良。整体设计为组合方案。运输和携带方案可兼容我公司全系列SF6气体分析设备。本产品适合任何自然环境现场使用。

技术特点

1. 全进口高精度传感器，带自校验功能，确保SF6纯度，水分，CF4及空气的检测数据全年稳定可靠。

2. 全通道高分子材料设计，器件采用乐可利、康茂盛、世伟洛克产品，保证无挂壁现象，保证测试速度。

3. 采用无油不锈钢体调节阀，确保检测数值的精确度。

4. 先进的软件算法，提升了进口传感器的测试精度。

5. 组合式机箱配置方案，用户可轻松组合相关仪器和附件。实现整体打包携带，使用户拥有更加轻松的使用体验。

6. 开机即可进行检测，无需震荡过程。

7. 温度折算与压力数据矫正。

8. 模糊计算技术。

9. 大功率锂电电源系统，可实现交直流双重供电。无需现场交流电源。锂电池供电在无需外接电源的情况下持续工作8小时以上。

10. 防电磁干扰电路设计，保证产品的可靠性。

11. 大容量存储器，可实现1000组数据的存储功能。

12. 纯度测量为全量程0.5%测量精度，可以应用于高浓度SF6气体测量，也可用于70%含量SF6气体测量。

13. 最佳测试流量区域显示，使用者可以直观快速的调整气体流量。缩短测试时间。

14. 进气口采用微型自封接头设计，断开气路时被测气路不会发生泄漏。

技术指标

（一）SF6纯度检测部分：

1. 测量方式：红外（NDIR）测量原理（欧洲传感器公司NDIR系列传感器）

2. 使用环境温度：-20℃~+60℃

3. 测量范围：0~100%

4. 响应时间[90％]60s

5. 测量误差：优于±0.5%FS

6. 重复性误差：±0.5%

7. 分辨率：0.01%

8. 显示单位：%

（二）SF6微量水分检测部分：

1. 测量方式：阻容测量原理（芬兰维萨拉DMT系列传感器）

2. 使用环境温度：-20℃~+60℃

3. 测量范围：-80℃~+20℃（当露点温度低于0℃，传感器输出为霜点）

4. 响应时间63％[90％]

+20→-20℃Td5s[45s]

-20→-60℃Td10s[240s]

5. 测量误差：优于±1℃

6. 重复性误差：±0.5℃

7. 分辨率：0.01℃

8. 显示单位：℃，ppm，℃P20（带有环境20℃的露点换算值）

（三）CF4气体检测部分：

1. 测量方式：红外（NDIR）测量原理（德国Smartgas公司NDIR系列传感器）

2. 使用环境温度：-20℃~+60℃

3. 测量范围：0-1000PPmv

4. 测量误差：±5PPmv（FS）

5. 重复性误差：±2PPmv

6. 分辨率：0.1PPmv

7. 显示单位：PPmv

（四）Air空气检测部分：

1. 测量方式：氧化锆（德国itg公司NDIR系列传感器）

2. 使用环境温度：-20℃~+60℃

3. 测量范围：0-100%

4. 测量误差：±0.5%（FS）

5. 重复性误差：±0.2%

6. 分辨率：0.01%

7. 显示单位：%

（五）其他

1. 气体流量：400~600ml/min

2. 流量显示：0~1000mL进口数字流量计

3. 样气压力：≤1MPa

4. 环境湿度：90%RH

5. 测量数值影响：压力与流量无影响

6. 电源：交直流两用（8小时以上的电池使用时间）、

交流时：220VAC±10%50Hz
