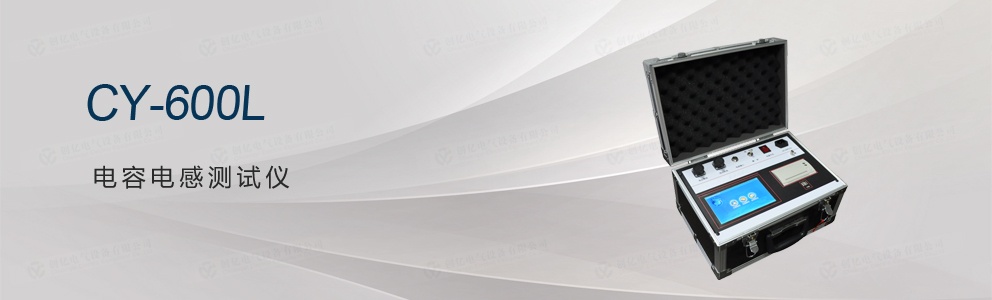

    CY-600L 电容电感测试仪

    点击:
    CY-600L 电容电感测试仪

    一、概述

    电容电感测试仪主要是对无功补偿装置的高压并联电容组，以及电抗器的测量，其测量依据，符合SJ-255-10300电容测量仪国家标准。针对变电站现场高压并联电容器组测量时存在的问题而专门研制，它主要解决了以下问题：

    1. 现场测量电容器不需拆除连接线，减化试验过程、有效提高工作效率、避免损害电力设备；

    2. 完整参数测量，极易判别电容器的品质变化，及器件间连接导体故障；

    3. 大容量数据存储，微型打印机和USB通信，不需现场抄写数据，多方式保存测量数据。



    二、测量仪器特点

    1. 本仪器采用了先进的测量原理与四端测量技术，可以精确测量、测试重复性能好；

    2. 大屏幕高清真彩液晶显示屏（800X640点阵），汉字菜单提示操作；

    3. 液晶屏幕自带触屏按键，使操作直观、简单；

    4. 电流自动分段补偿，使全量程电流线性化，提高了仪器测量精度；

    5. 环境温度监测，便于电容器在不同温度下对容值的影响；

    6. 新一代USB通信功能简化与PC机连接，方便于测量数据传输和管理；

    7. 自带微型打印机，不需抄写数据，即可现场打印测试结果。



    三、仪器技术参数

    1. 仪器正常工作条件：

    环境温度：-10℃ ～ +40℃；相对湿度：≤90%；

    2. 工作电源：220V±10%工频；

    3. 额定频率：50Hz；

    4. 额定输出：22V/25A/500VA；



    四、测量范围、分辨率及误差值

    电容测量档位：

    误差值：

    (1) 0.010μF ～ 0.200μF;

    ±0.5%；

    (2) 0.200μF ～ 2.000μF;

    ±0.5%；

    (3) 2.000μF ～ 20.00μF;

    ±0.5%；

    (4) 20.00μF ～ 200.0μF;

    ±0.5%；

    (5) 200.0μF ～ 3300.μF;

    ±0.5%；

    电容器无功功率：

    0 ～ 20.00Mvar

    误差值：

    ±1%；

    电容器有功功率：

    0 ～ 20.00kW

    误差值：

    ±1%；

    电容器损耗因数：

    0 ～ 20.00%

    误差值：

    ±1%；

    电容器电阻分量：

    0 ～ 10.00MΩ

    误差值：

    ±1%；

    电容器容抗分量

    10mΩ ～ 200kΩ

    误差值：

    ±1%；

    电感测档位：

    误差值：

    (1) 0.10mH ～ 0.200H

    ±0.5%；

    (2) 2.000H ～ 20.00H

    ±0.5%；

    电感器无功功率：

    0 ～ 20.00Mvar

    误差值：

    ±1%；

    电感器有功功率：

    0 ～ 20.00kW

    误差值：

    ±1%；

    电感器损耗因数：

    0 ～ 20.00%

    误差值：

    ±1%；

    电感器电阻分量：

    0 ～ 10.00Ω

    误差值：

    ±1%；

    电感器感抗分量：

    10mΩ ～ 200kΩ

    误差值：

    ±1%；
