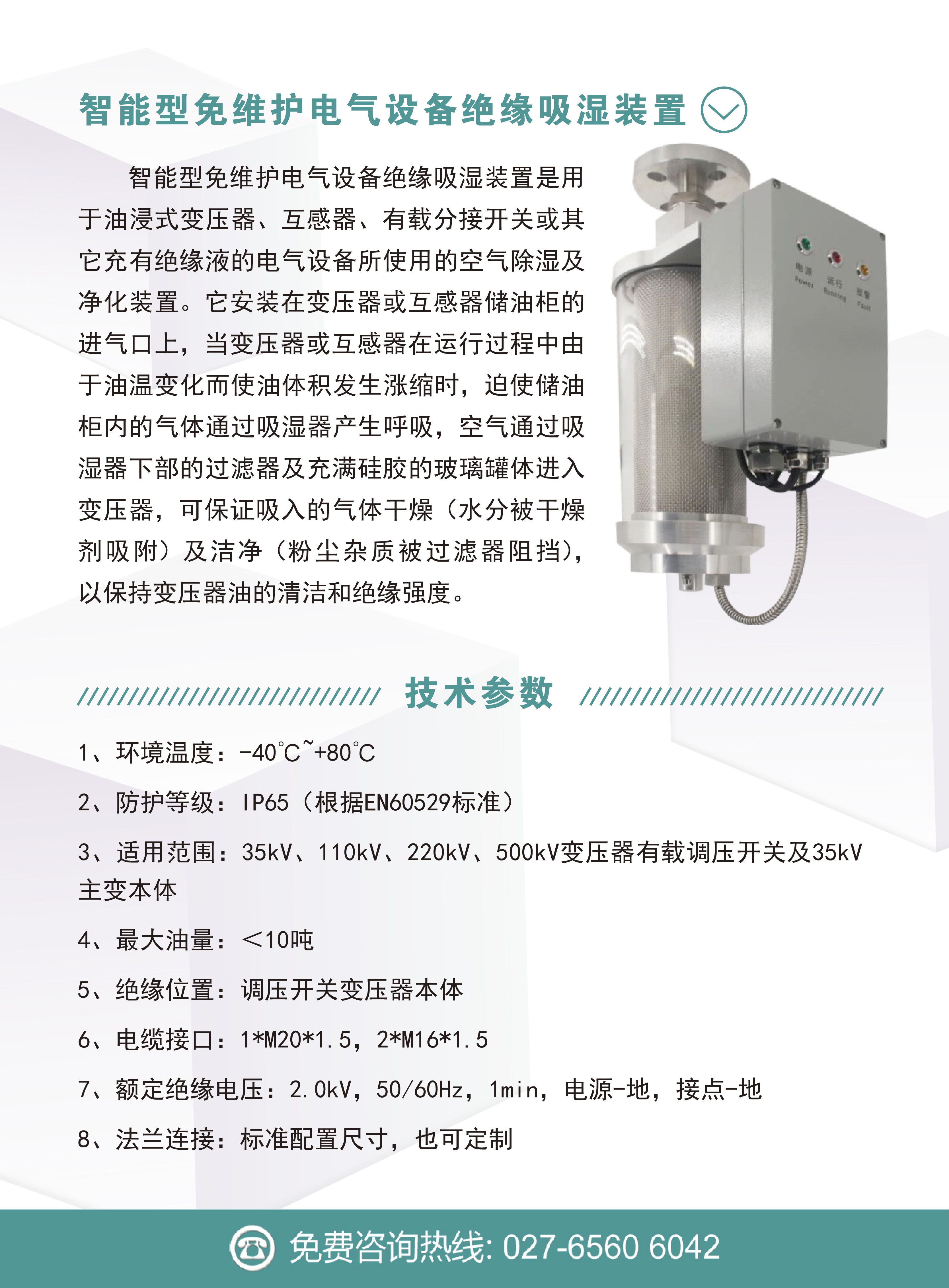

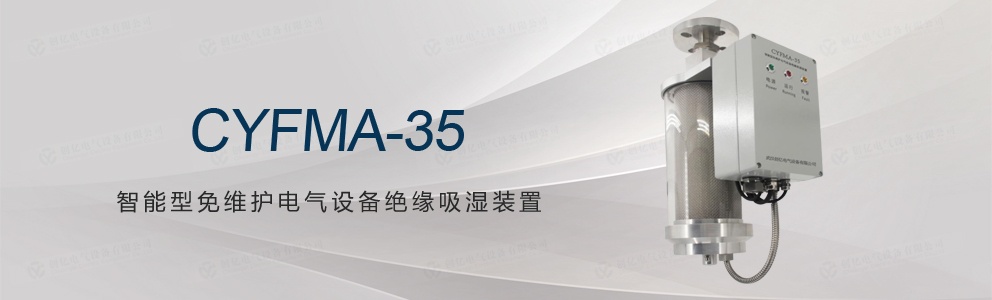

智能型免维护电气设备绝缘吸湿装置是用于油浸式变压器、互感器、有载分接开关或其它充有绝缘液的电气设备所使用的空气除湿及净化装置。它安装在变压器或互感器储油柜的进气口上，当变压器或互感器在运行过程中由于油温变化而使油体积发生涨缩时，迫使储油柜内的气体通过吸湿器产生呼吸，空气通过吸湿器下部的过滤器及充满硅胶的玻璃罐体进入变压器，可保证吸入的气体干燥（水分被干燥剂吸附）及洁净（粉尘杂质被过滤器阻挡），以保持变压器油的清洁和绝缘强度。

内置干燥剂具有很强吸水能力，当吸水至饱和状态时，吸湿重量可以达到干燥剂自身重量的30%-45%。干燥剂吸湿饱和后，吸湿器有多种方式智能控制干燥剂再循环使用。从而达到吸湿器免维护的目的。

工作原理

智能型免维护电气设备绝缘吸湿装置工作原理如下：当油枕在空气中吸合（例如，由于负载减小）时，空气通过烧结金属过滤器进入设备内部。烧结金属过滤器和防尘盖对空气中的尘土、沙子和其他微粒进行过滤。经过滤的空气流经干燥室进行脱水，干燥室内装有无色吸湿颗粒。除湿后的空气通过油枕内的管路进一步升高。空气的相对湿度由安装在吸湿装置连接法兰上的湿度传感器测量。

该相对湿度是干燥剂的饱和指示剂。当超过预定湿度值时，干燥剂通过安装在干燥室内的加热元件进行烘干。在烘干过程中，温度还可通过安装在连接法兰内的温度传感器进行监控。烘干过程中所产生的水蒸汽通过对流在安装在底部金属法兰上的吸湿器进行冷凝。冷凝水通过烧结金属过滤器流出设备。干燥剂无需进行更换和再生维护。

技术参数

1、环境温度：-40℃~+80℃

2、防护等级：IP65（根据EN60529标准）

3、适用范围：35kV、110kV、220kV、500kV变压器有载调压开关及35kV主变本体

4、绝缘位置：调压开关变压器本体

5、安装位置：接变压器储油柜

6、最大油量：＜10吨

7、使用材料：防海水、变压器油、紫外线腐蚀

8、干燥剂：无色环保型硅胶

9、干燥剂量：1.5Kg

10、设备整体：10Kg

11、电缆接口：1*M20*1.5，2*M16*1.5

12、接线端子：2.5平方，AWG12-8软电缆

13、通风阀：防凝露产生

14、输出信号：RS485

15、额定电压：230VAC±10%，50/60Hz

16、加热电流：2A

17、额定绝缘电压：2.0kV，50/60Hz，1min，电源-地，接点-地

18、法兰连接：标准配置尺寸，也可定制
