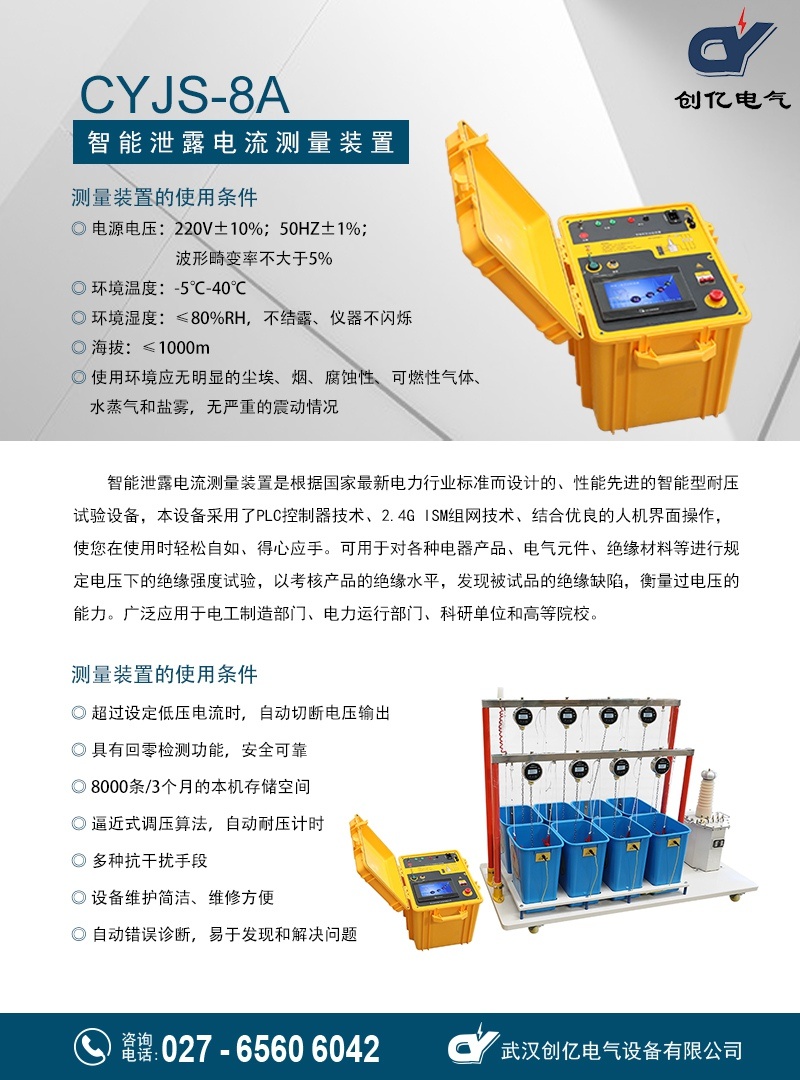

CYJS-8A智能泄露电流测量装置

点击:

智能泄露电流测量装置是根据国家最新电力行业标准而设计的、性能先进的智能型耐压试验设备，本设备采用了PLC控制器技术、2.4GISM组网技术、结合优良的人机界面操作，使您在使用时轻松自如、得心应手。可用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。

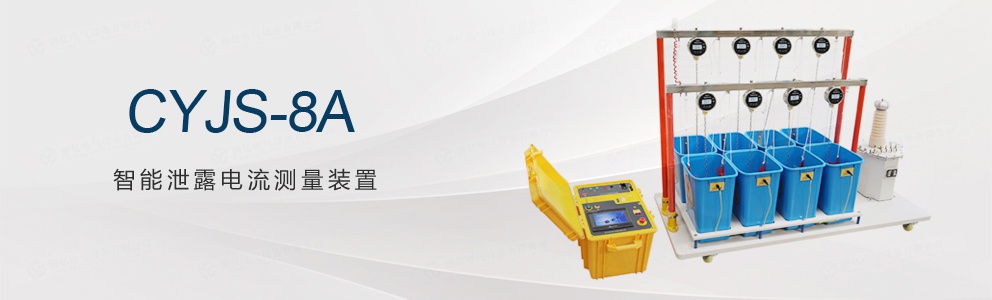

本试验装置与我公司智能高压毫安表无线组网，构成辅助安全工器具综合试验成套装置，精确测量多路高压泄漏电流，同时，一次可以同时进行8只试品的试验，为避免重复试验，独特采用高压分断技术，试验过程中可以将击穿的试品脱离高压试验系统，没有击穿的试品继续试验直到完成试验，极大提高试验工作的效率。
测量装置的使用条件
1、电源电压：220V±10%；50HZ±1%；波形畸变率不大于5%
2、环境温度：-5℃-40℃
3、环境湿度：≤80%RH，不结露、仪器不闪烁
4、海拔：≤1000m
5、使用环境应无明显的尘埃、烟、腐蚀性、可燃性气体、水蒸气和盐雾，无严重的震动情况
执行标准
DL/T474.4-2018现场绝缘试验实施导则:交流耐压试验
DL/T848.2-2018高压试验装置通用技术条件:工频高压试验装置
GB/T16927.1-2011高电压试验技术：一般定义及试验要求
功能特点
1、标配7寸彩色液晶显示器、可编程控制器PLC自动化电气控制
2、高压电压、高压电流（配智能高流表监测）、低压电压、低压电流同步隔离采集，采用高精度传感器和高性能采集芯片
3、人机界面采用全触控和部分键控操作方式，智能化工作过程，任选自动方式和手动方式
4、独立界面显示高压电压、高压电流、低压电压、低压电流，时间及耐压结果，高压曲线动态显示，显示直观明了
5、完善的过压、过流保护、闪络保护，自设定输出电压、高压电流上限（选配智能高流表监测、脱扣）、低压电流上限和计时时间
6、具有回零检测功能，自动回零后才可进行试验，安全可靠
7、具有8000条/3个月的本机存储空间，提供USB接口数据导出到外部U盘
8、逼近式调压算法，到达设定电压后自动耐压计时，计时结束后自动降压回零
9、超过设定低压电流时，自动切断电压输出，降压回零，超过设定高压电流时，高压分合装置（选配智能高压表监测、脱扣）能分断被试品，继续试验，超过闪络保护值后，自动降压回零保护
10、软硬件抗干扰设计，多种抗干扰手段，适应恶劣电磁环境
11、自动错误诊断，易于发现和解决问题，设备维护简洁、维修方便
主要技术指标
（一）控制部分
1、输入电压：AC220V±10%；50Hz±1
2、输出容量：3kVA
3、低压输出：AC：0～250V
4、输出电流：15A（Max）
5、低压电流测量范围：0-25A；分辨率：0.1A
6、高压电压测量范围：AC0～30kV；分辨率：0.01KV
7、高压电流测量范围：AC0～30mA；分辨率：0.01mA
8、计时范围：0～900s
9、电压精度：≤±1.5%RD±0.2%FS
10、电流精度：≤±2.0%RD±0.2%FS
（二）变压器部分
1、输出容量：3kVA
2、低压（输入）电压：AC：0～200V
3、低压（输入）电流：AC：0～15A
4、高压（输出）电压：AC：0～30kV
5、高压（输出）电流：0-100mA
6、测量变比：300：1；误差：±1%
7、阻抗电压：12≤%；
8、空载电流：≤4%；
9、运行时间：额定容量下5min开，5min关断续周期工作制，2/3额定电压和2/3额定电流下可长期运行
（三）泄漏电流测控平台
1、试验工位：8
2、电极类型：不锈钢水槽+无线毫安表
3、泄漏电流测量范围：AC0～30mA；分辨率：0.01mA
4、电流精度：≤±1.0%RD±0.2%FS
