局部放电是指绝缘结构中由于电场分布不均匀、局部场强过高而导致的绝缘介质中局部范围内的放电或击穿现象,局部放电是绝缘老化的重要征兆和表现形式,因此,对局部放电的有效检测对电力设备的安全经济运行具有重要意义。局部放电的检测是以局部放电所产生的各种现象为依据,通过能表征放电的物理量来分析局部放电的状态及特性。国内外学者进行广泛、深入研究局部放电的过程中产生的电脉冲、电磁辐射、超声波、光和分解产物后，提出了局部放电法（主要有暂态地电波法、脉冲电流法、超声波法和超高频法）、电化学法和光学法等检测方法。

传统的局部放电检测仪,其测量信号的响应频率一般不超过1 MHz,易受外界干扰的影响,稳定性差，影响了其应用。随着计算机技术、电子技术和传感器技术的进步，为超高频检测技术创造了条件，使其具有检测频率高、抗干扰性强和灵敏度高，得到高度重视。

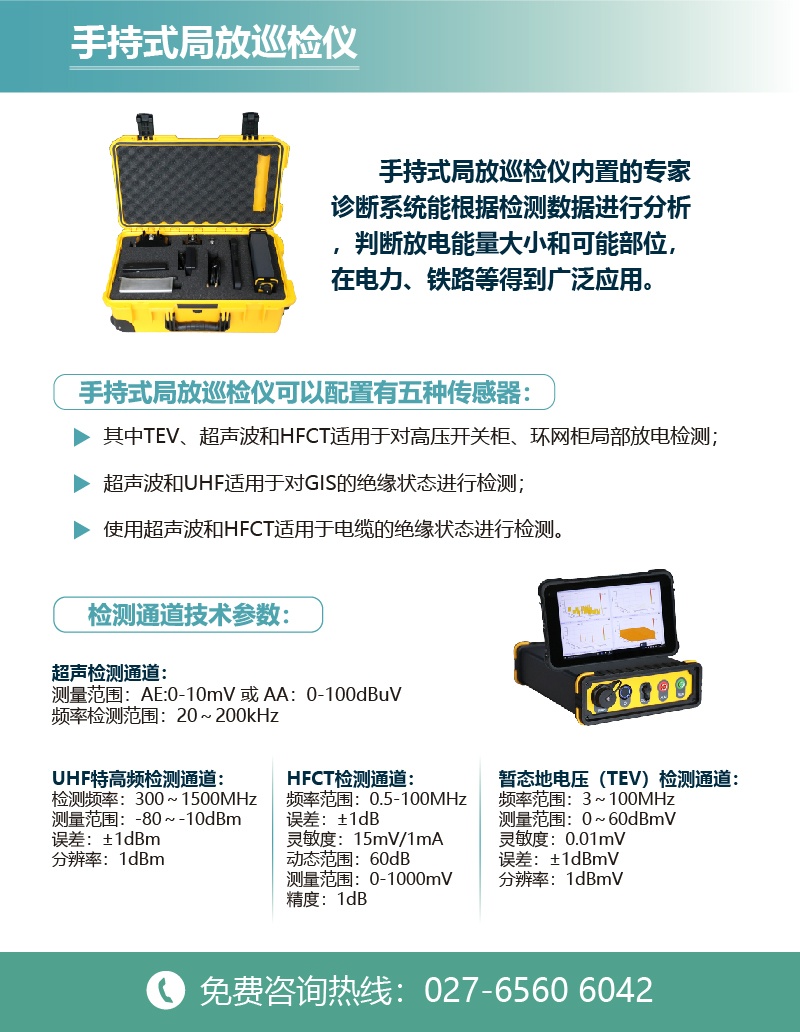

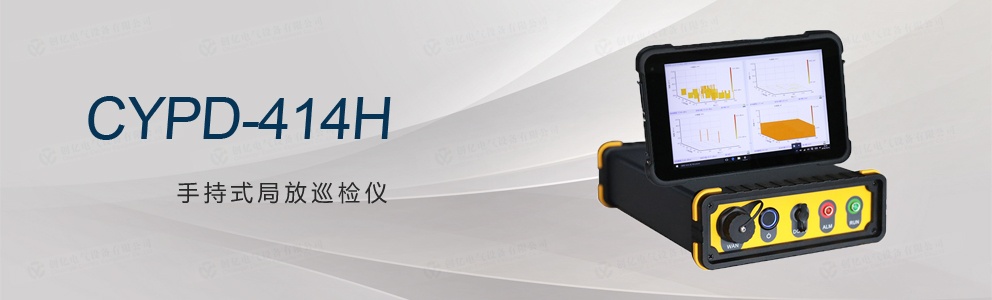

CYPD-414H手持式局放巡检仪配置有五种传感器，其中TEV、超声波和HFCT适用于对高压开关柜、环网柜局部放电检测；超声波和UHF适用于对GIS的绝缘状态进行检测；使用超声波和HFCT适用于电缆的绝缘状态进行检测。内置的专家诊断系统能根据检测数据进行分析，判断放电能量大小和可能部位，在电力、铁路等得到广泛应用。

产品特点

整机采用便携式ABS工程机箱，所有PD检测主机、平板电脑、传感器、充电器、信号电缆均放置便携式工程机箱内，总重量小于5KG，1人即可携带和操作。

便携式局放信号处理主机：自主研发的高速采样板卡，4通道同步数据采集、信号处理、特征参数提取、数据可通过有线及无线方式发送到手持终端

软件系统：分析软件基于ARM嵌入式系统，显示软件基于windows系统

一台数据采集主机可同时配置4路相同或不同的传感器，可进行4路信号同时采集分析

手持式显示平板：使用工业级触摸式8.1寸1280 x 800 IPS显示屏

软件系统根据检测数据，判断放电能量和部位，能显示各信号通道的PRPS和PRPD图谱、椭圆图、放电率图谱、QT图、N-T图、PRPD累计图ψ-Q-N图，能显示各信号通道局放信号的幅值和脉冲个数

实时数据存储：测试过程中可实时记录各信号通道的PRPS和PRPD图谱、椭圆图、放电率图谱、QT图、N-T图、PRPD累计图ψ-Q-N图，能显示各信号通道局放信号的幅值和脉冲个数

超限报警：软件采用红、黄、蓝三色指示方式，提示局部放电的严重程度方便信息读取

平均无故障时间：大于50000小时

电磁兼容：静电放电抗扰度满足GB/T17626.2-2017 4级

阻尼振荡波抗干扰度满足GB/T17626.10-2017 3级

工频磁场抗扰度满足GB/T17626.8-2006 3级

脉冲磁场抗扰度满足GB/T17626.9-2011 3级

电源：采用12V锂电池供电，功耗< 10W，可持续工作6小时以上

存储温度：-40℃～+85℃

工作温度：-20℃～+60℃

相对湿度：5%～95%在35℃下无凝露

重量轻、易携带，很适合现场使用

信号采集主机重量<0.8kg

技术指标

主机CPU工作频率：1.2GHz

主机操作系统：Linux嵌入式操作系统

主机有线网络接口：LAN网口

主机无线网络接口：内置无线Wifi

主机系统运行内存：512M

主机系统存储内存：256M

主机数据采集频率：100MHz

内置电池：锂电池，12V，6000mAh

电池使用时间：大约6小时

电池充电时间：大约2小时

电池保护：过压过流保护

电池充电器额定电压：12.6V

电池充电器充电输出电流：2A

电池充电器使用温度：-20℃-60℃；使用湿度：<80%

CPU：Intel四核凌动Z3735F

GPU：Intel HD Graphic(Gen7)

flash：32GB

RAM：2GB

操作系统：Windows10中文版本

显示屏：不小于8寸，1280×800IPS屏

网络接口：Wifi和蓝牙

工作环境：使用温度：-20℃~50℃，环境湿度：0-90%RH

IP等级：54
