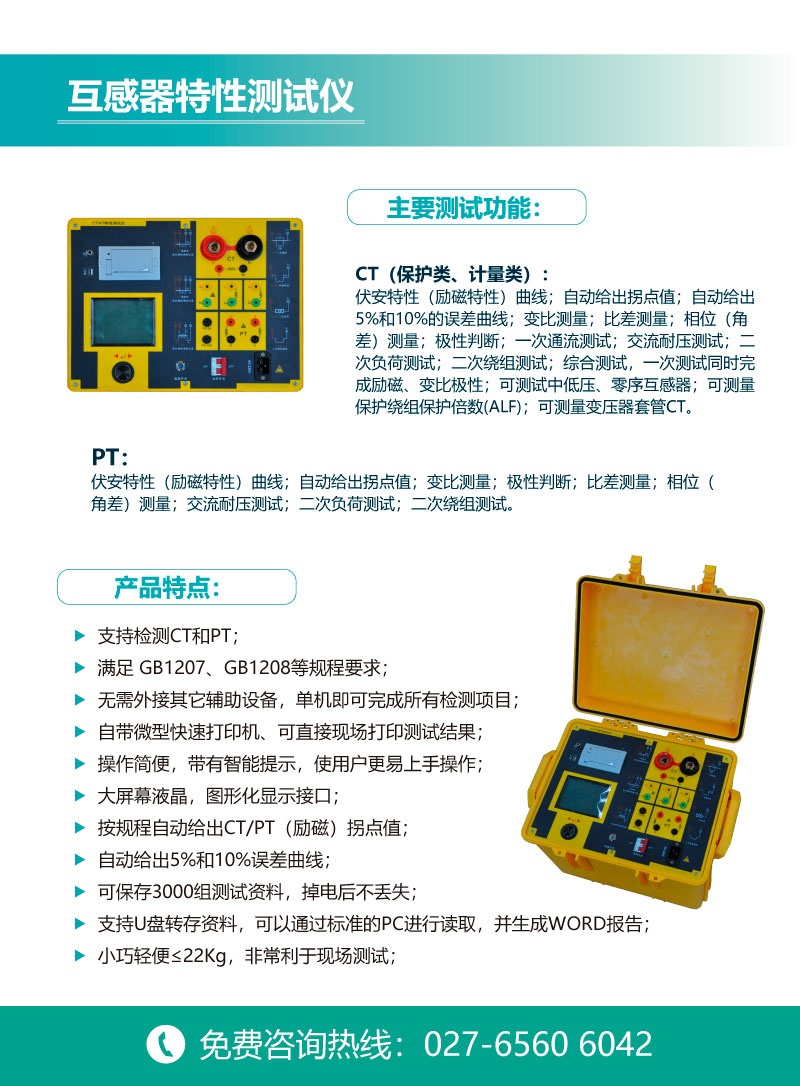

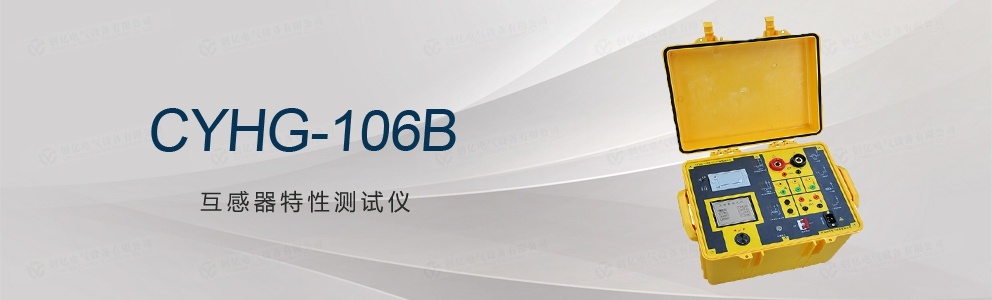

互感器特性测试仪用于对保护类、计量类CT/PT进行自动测试，适用于实验室也适用于现场检测。

主要特点及功能

1. 支持检测CT和PT

2. 满足GB1207、GB1208等规程要求

3. 无需外接其它辅助设备，单机即可完成所有检测项目

4. 自带微型快速打印机、可直接现场打印测试结果

5. 操作简便，带有智能提示，使用户更易上手操作

6. 大屏幕液晶，图形化显示接口

7. 按规程自动给出CT/PT（励磁）拐点值

8. 自动给出5%和10%误差曲线

9. 可保存3000组测试资料，掉电后不丢失

10. 支持U盘转存资料，可以通过标准的PC进行读取，并生成WORD报告

11. 小巧轻便≤22Kg，非常利于现场测试

主要测试功能

CT（保护类、计量类电流互感器）：伏安特性（励磁特性）曲线；自动给出拐点值；自动给出5%和10%的误差曲线；变比测量；比差测量；相位（角差）测量；极性判断；一次通流测试；交流耐压测试；二次负荷测试；二次绕组测试；综合测试，一次测试同时完成励磁、变比极性；可测试中低压、零序互感器；可测量保护绕组保护倍数(ALF)；可测量变压器套管CT

PT（电压互感器）：伏安特性（励磁特性）曲线；自动给出拐点值；变比测量；极性判断；比差测量；相位（角差）测量；交流耐压测试；二次负荷测试；二次绕组测试

主要技术参数

工作电源：AC220V±10%、50Hz

设备输出：0～2500V5KVA最大设置值20A

大电流输出：0～1000A

励磁精度：≤0.5%（0.2%*读数+0.3%*量程）

二次绕组电阻测量范围：0.1～300Ω

二次绕组电阻测量精度：≤1.0%（0.4%*读数+0.6%*量程）

二次实际负荷测量范围：5～500VA

二次实际负荷测量精度：≤0.5%（0.2%*读数+0.3%*量程）±0.1VA

相位测量（角差）精度：4min

相位测量（角差）分辨率：0.1min

CT变比测量范围：≤25000A/5A（5000A/1A）

CT变比测量精度：≤0.5%（0.2%*读数+0.3%*量程）

PT变比测量范围：≤500KV

PT变比测量精度：≤0.5%（0.2%*读数+0.3%*量程）

工作环境：温度：－10℃～40℃，湿度：≤90%，海拔高度：≤1000m
