一、产品结构

1、外部机柜采用冷扎板折边成型工艺制造；

2、电气及控制系统：

(1) 工作环境：－10~＋50℃，相对湿度<85%；

(2) 空气压缩机线路采用AC380V，总功率6kW；

(3) 电动执行元件采用AC220V/DC24V电源控制，功率0.25kW；

(4) 控制系统采用AC220V/DC24V电源控制，功率0.25kW；

(5) 采用计算机控制，全中文图形显示，操作过程由系统自动完成，无需人工干预；

(6) 嵌入PC系统可直观的对压力释放阀开、关压力和密封检测的单项和综合项目进行操作，并同时编辑打印试验报告；

(7) 安装了热敏打印机；

(8) PC系统内安装由我公司自主开发，具有完全知识产权的专业控制软件，并且可实施网络远程系统升级和维护；

(9) 远程技术支持：如现场操作人员需要技术支持，设备只需接入外围网络，远程端技术人员即可对设备进行远程操控及设备软件升级。



二、功能特点

压力释放阀检测台，采用最新的嵌入式系统控制技术。采用口径一致，使用φ130口径基础检测管道，配合φ25口径、φ50口径、φ80口径固定盘，完成国内外所有对应口径压力释放阀开启关闭压力和密封进行检测，且实验过程无须人工参与。



三、技术参数

1、测量范围：

(1) 开启/关闭/密封压力检测范围：0-400kPa

(2) 速率调节范围：0-400kPa/s

2、精度：

(1) 精度误差：0.5%

(2) 显示位数：0.1Kpa



四、安装、配线

1、安装环境

（1）环境温度-10℃～+50℃，湿度≤85%，环境温度无剧烈变化场所；

（2）无强电磁干扰、腐蚀、易燃易爆气体或液体的场所；

（3）坚固无振动场所；

（4）若超出以上环境要求，用户应采取适当措施，以确保设备的安全。

2、安装方法

将检测台只需放置在平坦坚固基础上，将六个轮子锁紧。

将空压机放置到检测台附件，用气管连接。

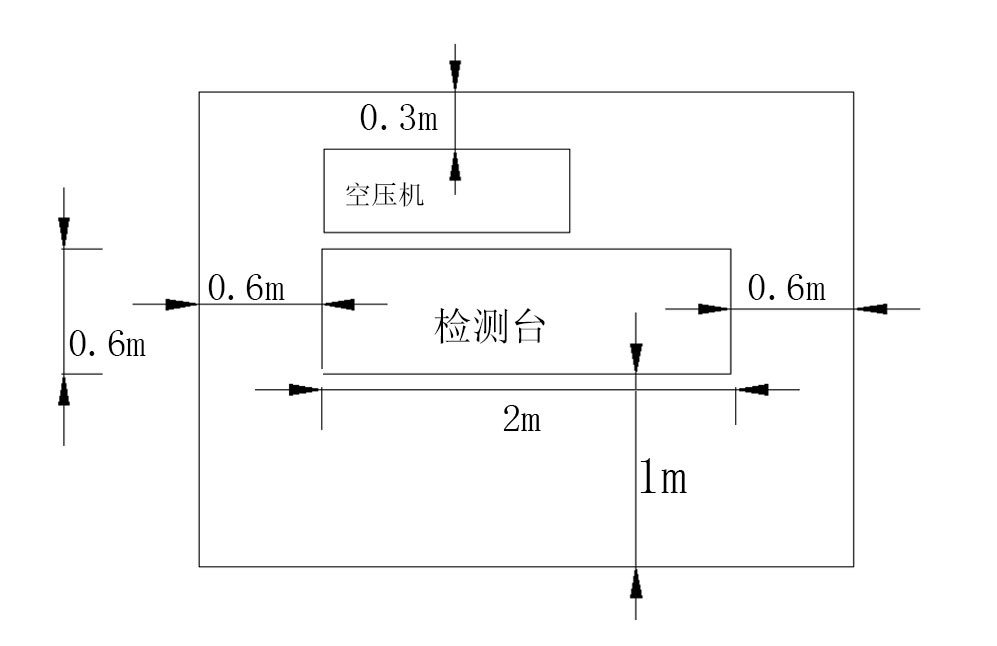

本检测台工作时应使正面、背面及侧面留有足够的工作空间，便于检测台的操作、拆卸检修、清理等工作，如图1所示。

                 图1：安装空间

3、配线

（1）检测台采用三相四线制供电，配线时配线规格的选定，请按照电工法规之规定实行配线，保障安全。

（2）检测台使用前必须可靠接地，接地线不可与其他大电流负载共同接地，必须分别接地，接地配线必须越短越好。
