一、主要技术指标

(1) 测量对象：电子式电流互感器、电子式电压互感器

(2) 测试项目：互感器的比例误差（比差）、相位误差（角差）

(3) 仪器的测量范围及分辨率：

测量项目	显示单位	测量范围	最小分辨率
比差	%	±（0.001–19.99）	0.001
角差	分	±（0.1~900）	0.1

(4) 校验仪的基本误差：

△x = ±（x•2%+y•2%+1个字）

△y = ±（x•2%+y•2%+1个字）

上式中：“△x、△y”分别为同相分量和正交分量的允许误差

“x、y”分别为同相分量和正交分量读数的绝对值

“1个字”为仪器的量子化误差

 注：当校验仪运行在非额定工作电流（或电压）时，校验仪的示值误差或相位误差允许为上述误差的两倍。

(5) 可测量电子式电流电压互感器的二次电压：

额定电压：22.5mV、150mV、200mV、225mV、1.5V、1.625V、2V、3.25V、4V、6.5V

额定电压倍率：1、1/2、1/3、1/√3

二次电压为下述数值中的“额定电压”乘以“额定电压倍率”（共40种额定二次电压组合）

(6) 线性工作范围：

当二次电压为4V及以下的线性工作范围是5%-200%

当二次电压大于4V的线性工作范围是5%-120%

注：本仪器可以在1%额定工作电压下工作，但此时的测量精度将会下降。

(7) 仪器对高次谐波的抑制能力为32db,额定频率为50Hz。

(8) 仪器的其它技术数据：

1— 该仪器标准互感器回路的输入阻抗约为10MΩ

2— 该仪器被测互感器回路的输入阻抗约为10MΩ

3— 极性指示动作电压：小于额定工作电压的30%；

4— 仪器消耗功率：<20VA

5— 电源：AC220V±10%，50Hz



二、使用方法

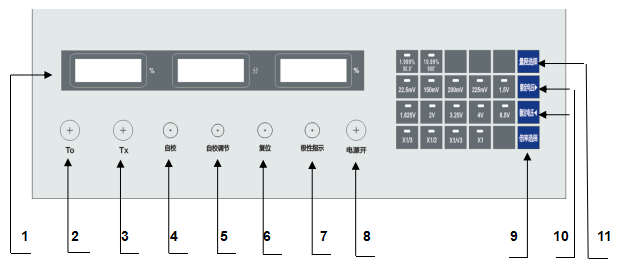

(1) 仪器前面板及各功能使用说明



1— 数据显示窗口。自左向右分别为比差显示窗口、角差显示窗口、工作电压显示窗口。其中比差的单位为“%”，角差的单位为“分”，工作电压的单位为“%”。

2— 标准信号输入端（T0）。该信号输入端为标准互感器二次信号输入端（To）。

3— 被试信号输入端（Tx）。该信号输入端为被测互感器二次信号输入端（Tx）。

4— “自校”按键开关。当需要检查仪器精度时，可按下至“自校”位置，但不可在“自校”位置进行互感器误差的测量和极性检查。当校验仪处于“自校”位置时，同相分量应显示为规定数值（616±5个字），正交分量应在零附近（小于两个字）。

5— 自校调节。当仪器处于“自校”状态时，同相分量显示的数值不在规定的范围内时（616±5个字），可调节该电位器将数据调节至所规定的数值，以确保仪器的测量精度。

6— 复位开关。电流（电压）互感器在测试过程中，当互感器的极性接反或与标准互感器的变比不一致时，校验仪会自动切断差值回路从而保护仪器，并出现声光报警，请将工作电流（或电压）降至零后，按复位开关，并排除故障，使仪器处于正常工作状态。

7— 极性指示。电流（电压）互感器在测试过程中，当互感器的极性接反或与标准互感器的变比不一致时，仪器将自动发出声光报警（声音报警在仪器内部）。

8— 电源开关。

9— 电压倍率选择按键。该按键必须和上图中标号为10的按键组合使用，使设定的电压与实际所测量的电子式电流（或电压）互感器额定二次电压相一致。校验仪实际所工作    的电压为标号为10和9的乘积。

10— 额定电压选择按键。该按键必须和上图中标号为9的按键组合使用，使设定的电压与实际所测量的电子式电流（或电压）互感器额定二次电压相一致。

11— 量程选择按键。该按键用来选择误差的测量范围和分辨率，该开关共有两档，分别为：  1.999%（90.0'）、19.99%（900'）。当测量的数据超过选择量程的显示范围时，仪器 的显示窗口会显示溢出状态，此时只需将量程选择开关扩大量程即可。

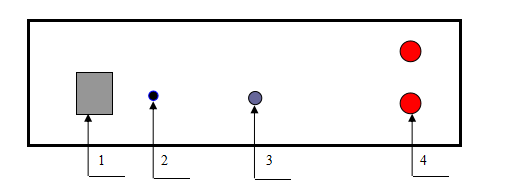

(2) 仪器后面板及各功能使用说明

1— 电源输入。该仪器所使用的电源规格为AC 220V 50Hz。

2— 保险丝座。在该插座中，有一个0.5A的保险丝。

3— 仪器接地端。校验仪的接地端钮须用截面积不小于1.5mm2的导线单独接大地。不能与耐压试验设备的地线接在一起，否则，当试品击穿时有可能损坏仪器。

4— 信号输入端。该信号输入端分别为标准互感器二次信号输入端（To）和被测互感器二次信号输入端（Tx）。



三、使用注意

1— 因该仪器有很高的输入阻抗，故仪器在刚开机时，可能会出现仪器报警状态，所以请尽量避免仪器输入端处于开路状态，建议每次使用时，将标准回路和被测回路连接完成后再开机测量。

2— 请确保标准互感器和被测互感器的变比必须一致。

3— 红色插片和夹子是属于二次的高端，黑色的插片和夹子属于二次的低端。



四、仪器的鉴定、维修及保证期

1— 本仪器应放在环境温度+5℃∽40℃，相对湿度小于85%的室内，周围空气不得有腐蚀性气体。

2— 本仪器检定周期为一年。

3— 本仪器在正常使用情况下，在保证期一年内如因仪器制造质量问题而非使用不当所造成的故障，由本厂负责修理或更换。
