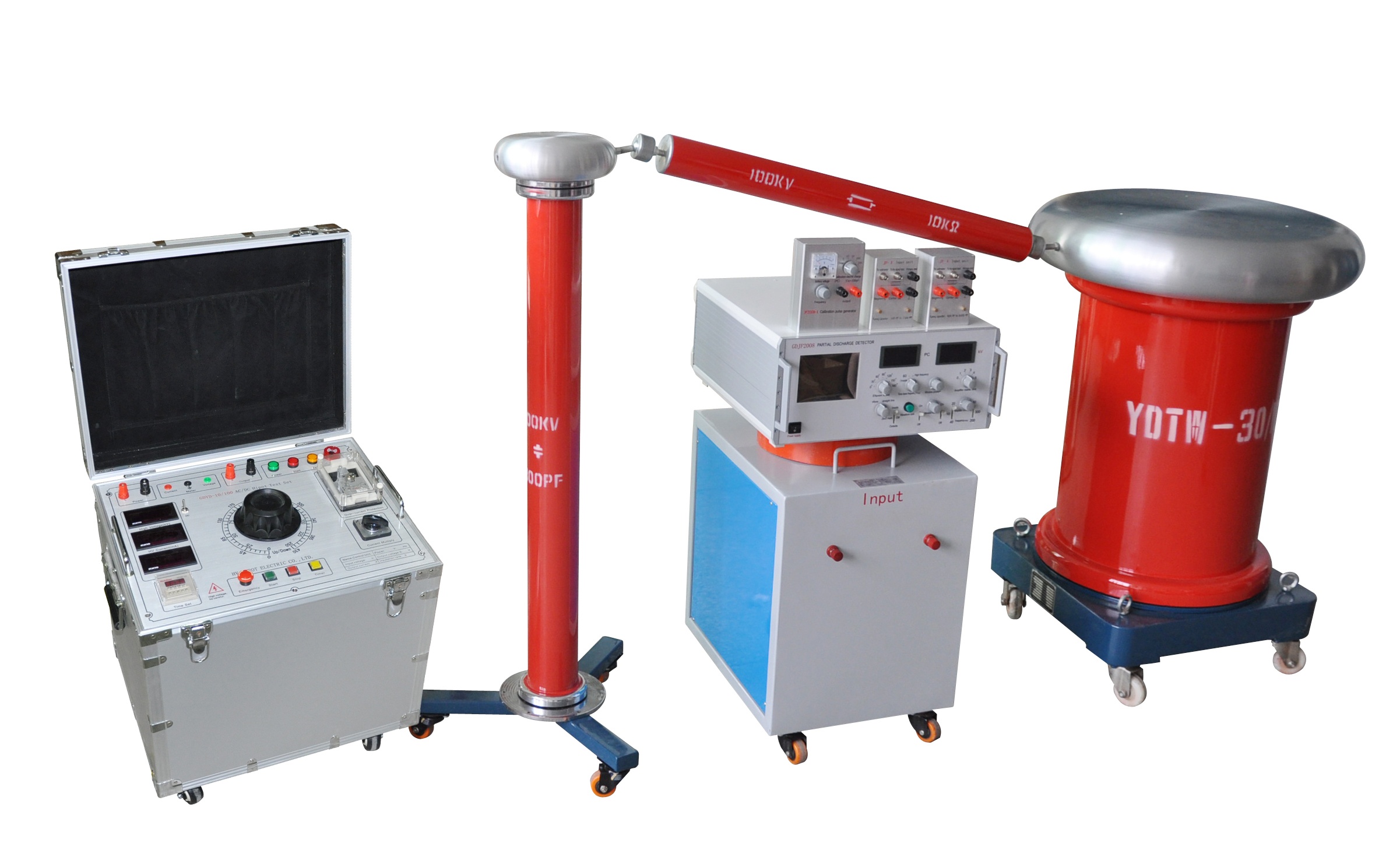

产品简介

主要用途:
主要用于所有电气设备的交流耐压试验和局部放电试验。利用励磁变压器激发串联或并联谐振回路，通过调节变频电源的输出频率，使得回路中的电抗器电感L和试品电容C发生谐振,谐振电压即为试品上所加电压。或通过中间变压器直接输出至变压器初级进行感应耐压试验。
该试验系统适用于:

1. 电力变压器的感应耐压和局部放电试验。
2. 互感器的交流耐压和局部放电试验。
3. 电力电缆的交流耐压试验。
4. GIS组合电器的交流耐压试验。
5. 断路器、隔离开关、绝缘子、套管等容性设备的交流耐压试验。
6. 适用于大型发电机组工频耐压试验。
7. 适用于大型地网测试用电源。

功能特点

1. 试验的等效性好。输出即为正弦波，波形失真度小，畸变率<3%，不需要测量峰值。
2. 采用光纤方式控制，彻底将高压和低压控制回路隔离。
3. 安全可靠，本装置内集合了多种保护。包括:放电击穿保护、过电压整定保护、输出短路保护、开机零位保护、桥臂放大回路保护、功率曲线保护等。
4. 本装置中的信号源由专用芯片产生，采用微机控制，输出频率稳定性高，可以到达0.01Hz。
5. 本装置配置了无局放电抗器,采用气体绝缘,局放量≤5pC。

技术参数

1. 额定输入电压:三相交流380V±10%，50Hz
2. 输出频率范围:30Hz～300Hz，连续可调
3. 频率不稳定度:≤0.05%
4. 电压不稳定度:≤1.0%
5. 非线性失真度:≤1%
6. 局部放电量:≤10pC

参考标准

DL/T 596-1996 、GB50150-2016 、GB10229-88 、GB1094 、GB1094.1-GB1094.6-96 、GB2900 、GB/T16927.1~2-1997 、DL/T474.4-2006 、DL/T1015 、GB/T311.1-1997 、GB191-2000、JB/T9641-1999、IEC358(1990) 、GB4793-1984 、GB/T3859.2-1993 、GB/T2423.8-1995 、DL/T849.6-2004
