产品简介

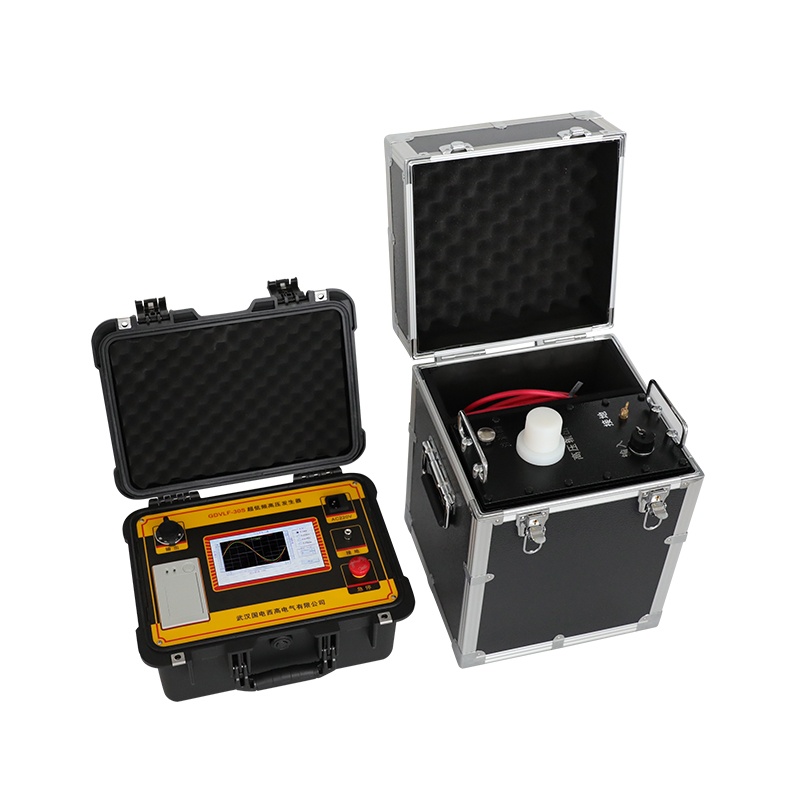

HMCOP超低频高压发生器（带介损）主要争对电缆，电机等大容性试品的交流耐压试验而设计的,采用了数字变频技术，单片机控制，升压、降压、测量、保护完全自动化。由于全电子化，所以体积小重量轻，采用大屏幕彩色触摸显示屏，清晰直观、操作简单、显示输出波形。设计指标符合《超低频高压发生器通用技术条件》国家标准。

功能特点

1. 额定电压小于或等于60kV的超低频采用单联结构（一台升压器）；大于60kV的超低频采用串联结构（两台升压器串联），使整体重量大大减轻，带载能力增强，而且两台升压器都可单独使用，达到一机多用。
2. 电流、电压数据均直接从高压侧采样获得，所以数据准确。
3. 智能综合保护功能：不需设置电流电压保护值，仪器能根据试品电容量的大小和试验电压值，计算过压过流保护值，还能对电压电流突变产生保护，所以能捕捉到放电情况。保护动作时间都小于20ms。
4. 采用150kv高压线输出，安全、可靠。
5. 由于采用了闭环负反馈控制电路，所以输出无容升效应。
6. 新产品增加了直流、介损、局放测试功能，在耐压试验过程中可同步测量试品的介损、电容量、绝缘电阻和局放量。

技术参数

1. 输出额定电压：30kV-80kV。不同规格见表1
2. 输出频率：自动变频范围：0.1Hz-0.01Hz
3. 交流电压分辨率：0.1kV
4. 电压精度：3%
5. 交流电流分辨率:0.1mA
6. 交流电流精度：3%
7. 电压正，负峰值误差：≤3％
8. 电压波形失真度：≤3％
9. 使用条件：户内、户外；温度：-10℃∽+40℃；湿度：≤85％RH
10. 输入电源：频率50Hz，电压220V±5%(或频率60Hz，电压110V±5%)。若是用微型发电机供电，应使用变频发电机，不能用普通发电机，因为普通发电机转速不稳定，会使升压不正常，损坏仪器。

参考标准

DL/T849.4-2004
