产品概述

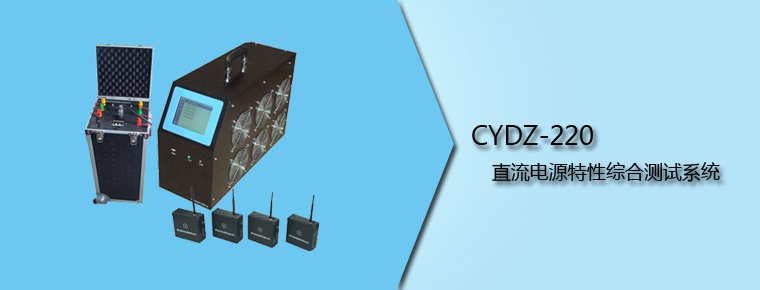

CYDZ-220 直流电源特性综合测试系统，是根据国家关于《电力系统用蓄电池直流电源装置运行与维护技术规程》的相关要求而设计出，可实现对不同容量充电机及蓄电池组容量的检测和试验，并能准确可靠测试出变电站直流电源系统的稳压精度、稳流精度、纹波系数等参数。

产品特点

• 采用大屏幕液晶屏显示，全中文界面，触摸方式操作，使用简便。
• 全自动测试：仅需依据充电机技术指标设置相关测试参数，装置就可全自动完成交流电压调整、加载负载电阻、参数测试、自动记录测试值并停止测试等功能。
• 可自动在线实时检测、记录单节或整组电池的电压。
• 具有自动测试保护功能：当在测试过程当中，检测到整组或者单体电池异常时，则自动终止测试，防止对电池造成过放电，完全避免对设备造成冲击；也可根据需要人为终止正在进行的测试过程。
• 可将数据传入计算机，进行入库管理，可以进行长期历史数据保存和分析。

产品功能

1. 综合测试显示测量直流电流、测量直流电压、测量交流电压和测量纹波电压，并计算出稳压精度、稳流精度、稳压纹波系数和稳流纹波系数。

1. 交流输入电压在额定电压±10%范围内变化，负荷电流在0～100％额定值变化时，直流输出电压在调整范围内的任一数值时其稳压精度。

1. 交流输入电压在额定电压±10%范围内变化，输出电流在20%～100%额定值的任一数值，充电电压在规定的调整范围内变化时其稳流精度。

1. 充电装置输出的直流电压中，脉动量峰值与谷值之差的一半，与直流输出电压平均值之比，计算出稳压纹波系数和稳流纹波系数。

1. 数字化控制恒流放电，自动实现实时监测单节和整组蓄电池的电压，蓄电池放电显示测量直流电流、测量直流电压和放电时间，并计算出放电容量。

1. 可以实时通过无线通信监测，记录单节或整组蓄电池的电压，并在PC机上实时曲线和柱状图显示。
2. 自动保护功能
3. 可通过设定蓄电池组和单体电池最低保护电压、放电容量、放电时间四种门限报警而实现自动保护。
4. 数据分析功能
5. 可通过PC机软件，对测量数据进行系统分析。

产品参数
